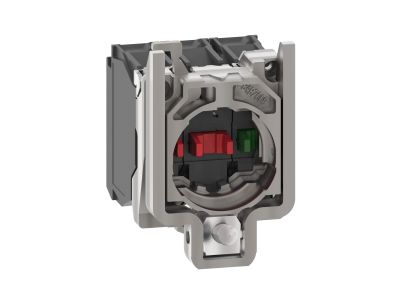

Korpus mocujący standardowy Harmony XB4 1NC, pojedynczy zaciski Faston | ZB4BZ1023 Schneider Electric

Opis i Kluczowe Cechy

Schneider Electric ZB4BZ1023 to standardowy korpus mocujący (podstawa) z serii Harmony XB4, wyposażony w jeden styk normalnie zamknięty (1NC) oraz pojedyncze zaciski Faston do szybkiego okablowania. Stanowi solidne podłoże dla głowic sterowniczych w instalacjach przemysłowych i rozdzielnicach, zapewniając niezawodne działanie obwodu sygnalizacyjnego.

• Styk 1NC (normalnie zamknięty): Zapewnia sygnalizację stanu spoczynkowego – rozłączenie obwodu po aktywacji, stosowany m.in. do zatrzymania awaryjnego lub kontroli położenia.
• Zaciski Faston (szybkozłącza): Umożliwiają szybkie i pewne podłączenie przewodów bez użycia narzędzi, skracając czas montażu i ułatwiając serwis.
• Kompatybilność z serią Harmony XB4: Pasuje do wszystkich głowic przycisków, przełączników obrotowych, grzybków awaryjnych i lampek sygnalizacyjnych XB4 – elastyczność w konfiguracji panelu sterowania.
• Kompaktowa konstrukcja: Oszczędza miejsce w rozdzielnicy lub pulpicie, umożliwiając gęste rozmieszczenie elementów sterowniczych.
• Materiał odporny na warunki przemysłowe: Obudowa z tworzywa termoplastycznego zapewnia trwałość w środowisku o podwyższonej wilgotności i zapyleniu (stopień ochrony zależy od zastosowanej głowicy).

Zgodność z Normami

Korpus ZB4BZ1023 został zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada certyfikat CE. Jako część systemu Harmony XB4 spełnia standardy jakości Schneider Electric. Szczegółowe numery norm dla konkretnej głowicy i korpusu należy zweryfikować w dokumentacji technicznej producenta.

Zastosowanie

Korpus mocujący ZB4BZ1023 jest dedykowany do montażu w panelach sterowniczych, rozdzielnicach i szafach automatyki, gdzie stanowi podstawę dla modułów sterujących. Główne scenariusze użycia:

• Budowa przycisków start/stop z sygnalizacją stanu NC – np. w maszynach produkcyjnych.
• Konfiguracja przełączników obrotowych i grzybków awaryjnych – styk NC przerywa obwód bezpieczeństwa.
• Sygnalizacja pracy urządzeń – podstawa dla lampek LED XB4 (wymaga osobnego modułu podświetlenia).
• Systemy sterowania w automatyce budynkowej – wind, bram, instalacji wentylacyjnych.

Wskazówki Montażowe

Montaż i podłączenie korpusu ZB4BZ1023 może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP, po bezwzględnym odłączeniu napięcia w instalacji. Element przeznaczony jest do montażu w wycięciu panelu (otwór Ø22 mm) – wymiary głowicy i pierścienia mocującego należy dobrać według dokumentacji. Zaciski Faston łączymy z przewodami o odpowiednim przekroju (zgodnie z prądem roboczym całego modułu). Należy unikać przeciążeń mechanicznych przy dociskaniu styku. Moment dokręcania ewentualnych śrub mocujących głowicę – zgodnie z instrukcją producenta.

FAQ

• Czy korpus ZB4BZ1023 umożliwia podświetlenie? Nie. Podstawa nie zawiera modułu LED – podświetlenie zapewnia oddzielna głowica (np. ZB4BV…). Korpus przyjmuje styki pomocnicze, ale nie przewodzi napięcia do diody.
• Jaki stopień ochrony ma sam korpus? Stopień ochrony IP jest zależny od zastosowanej głowicy i uszczelki. Sam korpus bez głowicy nie jest szczelny – w typowej konfiguracji z głowicą IP54 lub wyższym.
• Czy styk NC jest normalnie zamknięty czy otwarty? Styk 1NC oznacza normalnie zamknięty – w stanie spoczynku (nieaktywowany) obwód jest zamknięty. Po naciśnięciu lub obróceniu głowicy styk rozwiera się, przerywając obwód.
