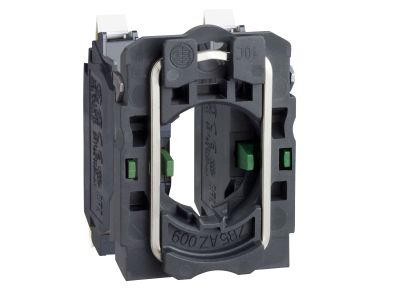

Korpus mocujący standardowy 2NO pojedynczy Push-in Harmony XB5 | ZB5AZ1035 Schneider Electric

Opis i Kluczowe Cechy

Korpus mocujący standardowy z serii Harmony XB5 firmy Schneider (symbol ZB5AZ1035) to podstawowy element do budowy przycisków sterowniczych i przełączników. Wyposażony w dwa zestyki normalnie otwarte (2NO) oraz szybką łączówkę Push-in, umożliwia beznarzędziowe podłączanie przewodów – oszczędność czasu montażu przy zachowaniu niezawodności połączeń. Konstrukcja pojedyncza (jednomodułowa) pozwala na kompaktowy montaż w szafach sterowniczych.

• 2 zestyki NO (normalnie otwarte): Umożliwiają sterowanie dwoma niezależnymi obwodami lub podwójne sygnalizowanie stanu – zwiększa elastyczność projektowania układów sterowania.
• Łączówka Push-in: Beznarzędziowe podłączenie przewodów sztywnych oraz z końcówkami tulejkowymi – znacznie skraca czas instalacji i eliminuje ryzyko poluzowania wkrętów.
• Kompatybilność z serią Harmony XB5: Pasuje do pełnej gamy przycisków (monostabilnych, bistabilnych, grzybkowych) oraz przełączników obrotowych i sygnalizatorów w tej rodzinie – jeden system dla całej rozdzielnicy.
• Kompaktowa budowa (pojedynczy): Zajmuje minimalną szerokość na szynie TH35 – oszczędność miejsca w szafie sterowniczej.
• Niezawodna stykówka: Zestyk NO w standardzie branżowym gwarantuje stabilną pracę w układach niskiego napięcia sterowania – odpowiedni do obciążeń sygnałowych i sterowniczych.

Zgodność z Normami

Korpus ZB5AZ1035 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i jakości stosowanymi w aparaturze modułowej. Posiada certyfikat CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej. Produkt jest częścią uznanej rodziny Harmony XB5, znanej z niezawodności w zastosowaniach przemysłowych i budynkowych.

Zastosowanie

Korpus mocujący ZB5AZ1035 jest uniwersalnym elementem do budowy kompletnych przycisków i przełączników serii Harmony XB5. Znajduje zastosowanie w:

• Sterowaniu oświetleniem, wentylacją i innymi odbiornikami w automatyce budynkowej – jako podstawa dla przycisków monostabilnych.
• Wysyłaniu impulsów sterujących do styczników, przekaźników modułowych lub wejść PLC – w szafach sterowniczych maszyn i linii produkcyjnych.
• Sygnalizacji stanów pracy (z wykorzystaniem przycisków z podświetleniem LED – osobny moduł źródła światła) – w panelach operatorskich.
• Realizacji prostych obwodów bezpieczeństwa (jako element wyłączników awaryjnych – w połączeniu z grzybkowymi głowicami) – pod warunkiem doboru odpowiedniej głowicy zgodnie z wymogami norm.

Wskazówki Montażowe

Montaż korpusu mocującego ZB5AZ1035 może być wykonywany wyłącznie przez wykwalifikowany personel z aktualnymi uprawnieniami SEP. Instalację należy przeprowadzać po całkowitym odłączeniu napięcia zasilania. Korpus przeznaczony jest do montażu na szynie TH35 (DIN) w szafie sterowniczej lub rozdzielnicy. Podłączanie przewodów do łączówki Push-in wymaga użycia przewodów o odpowiednim przekroju (dostosowanym do prądu obwodu – typowo 0,5–2,5 mm² dla przewodów sztywnych). Należy przestrzegać zaleceń producenta dotyczących siły docisku oraz unikać przeciążania styków prądem przekraczającym parametry głowicy (szczegóły w dokumentacji kompletnego przycisku). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i działanie zestyków.

FAQ

• Czy ten korpus ma podświetlenie LED? Nie, korpus ZB5AZ1035 jest wyłącznie elementem mechanicznym i stykowym. Podświetlenie (np. LED) wymaga osobnego modułu źródła światła lub zastosowania kompletnego przycisku z wbudowanym LED.
• Jaki jest stopień ochrony IP tego korpusu? Producent nie podaje oddzielnego stopnia ochrony dla samego korpusu. Po zamontowaniu w obudowie/przycisku końcowy stopień IP zależy od obudowy i uszczelnień. W typowych rozdzielnicach wewnątrz szafy stosuje się ochronę IP20.
• Jaki jest tryb pracy zestyków? Zestyk jest normalnie otwarty (NO), co oznacza, że obwód jest rozwarty w stanie spoczynku i zamyka się po naciśnięciu przycisku (zwarcie).
