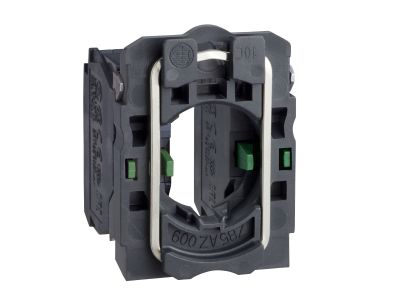

Korpus mocujący standardowy 2NO podwójny zaciski śrubowe, Harmony XB5 | ZB5AZ103 Schneider Electric

Opis i Kluczowe Cechy

Korpus mocujący Schneider Electric z serii Harmony XB5, o numerze katalogowym ZB5AZ103, stanowi fundament profesjonalnych systemów sterowania i sygnalizacji. Jest to kompletny zespół montażowy wyposażony w dwa styki zwierne (2NO), który został zaprojektowany z myślą o maksymalnej niezawodności w wymagających środowiskach przemysłowych. Wykonanie z wysokiej jakości tworzywa sztucznego gwarantuje doskonałą izolację elektryczną oraz odporność na korozję, co jest kluczowe w aplikacjach automatyki przemysłowej.

• Konfiguracja styków: 2 styki normalnie otwarte (2NO) pozwalają na jednoczesne sterowanie dwoma niezależnymi obwodami pomocniczymi.
• System zacisków śrubowych: Zastosowanie solidnych zacisków śrubowych gwarantuje trwałe połączenie przewodów, odporne na wstrząsy i wibracje występujące w maszynach.
• Szeroki zakres temperatur: Urządzenie pracuje stabilnie w ekstremalnych warunkach od -40°C do +70°C, co umożliwia montaż w szafach sterowniczych narażonych na zmienne czynniki termiczne.
• Stopień ochrony IP20: Zapewnia bezpieczeństwo personelu, chroniąc przed przypadkowym dotknięciem części pod napięciem podczas prac konserwacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do użytku profesjonalnego. Seria Harmony XB5 spełnia wymagania normy IEC 60947-5-1, dotyczącą aparatury sterowniczej i rozdzielczej niskiego napięcia. Dzięki certyfikacji IP20, korpus spełnia standardy bezpieczeństwa w zakresie ochrony przed dostępem palcem do części niebezpiecznych, co jest kluczowe dla zachowania ciągłości pracy i bezpieczeństwa BHP w zakładach produkcyjnych.

Zastosowanie

Korpus ZB5AZ103 jest dedykowany do współpracy z głowicami przycisków i przełączników z serii Harmony XB5 o średnicy montażowej 22 mm. Znajduje szerokie zastosowanie w:

• Pulpitach sterowniczych maszyn i linii produkcyjnych.
• Szafach rozdzielczych niskiego napięcia.
• Systemach automatyki budynkowej i przemysłowej.
• Układach sterowania silnikami, gdzie wymagana jest wysoka trwałość mechaniczna i elektryczna.

Wskazówki Montażowe

Montaż korpusu jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Proces instalacji obejmuje:

• Zatrzaśnięcie korpusu na dedykowanej głowicy przycisku lub przełącznika serii XB5.
• Prawidłowe wprowadzenie przewodów do zacisków śrubowych – zaleca się stosowanie tulejek kablowych dla zapewnienia najlepszego styku.
• Dokręcenie śrub zaciskowych z odpowiednim momentem obrotowym, co zapobiega luzowaniu się połączeń pod wpływem drgań maszyny.
• Weryfikację poprawności działania styków NO przed ostatecznym uruchomieniem układu sterowania.

FAQ

1. Czy ten korpus pasuje do metalowych przycisków serii XB4?
Nie, korpus ZB5AZ103 jest dedykowany do plastikowej serii Harmony XB5. Do serii metalowej XB4 należy stosować korpusy z serii ZB4.

2. Czy można do tego korpusu dołożyć dodatkowe bloki styków?
Ten konkretny model jest kompletnym zespołem z 2 stykami NO. Modułowa konstrukcja serii Harmony pozwala na konfigurację, jednak w tym przypadku otrzymują Państwo gotowy, zintegrowany blok montażowy.

3. Jaki jest stopień ochrony tego produktu?
Korpus posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm i brak ochrony przed wodą. Jest przeznaczony do montażu wewnątrz obudów i szaf sterowniczych.
