Korpus mocujący standardowy 2NC pojedynczy Push-in Harmony XB5 | ZB5AZ1045 Schneider Electric

Opis i Kluczowe Cechy

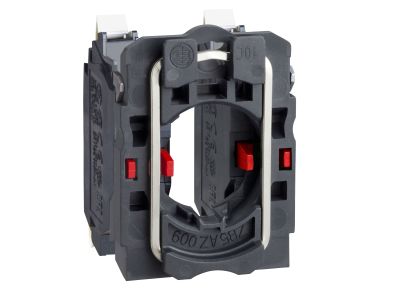

Korpus mocujący standardowy ZB5AZ1045 z serii Harmony XB5 firmy Schneider Electric to moduł stykowy wyposażony w dwa styki normalnie zamknięte (2NC) oraz przyłącze typu Push-in. Dzięki szybkiej, beznarzędziowej technologii podłączania przewodów instalator oszczędza czas i eliminuje ryzyko poluzowania połączeń. Pojedynczy korpus zapewnia kompaktową budowę, idealną do montażu w rozdzielnicach i pulpitach sterowniczych.

• Przyłącze Push-in: Umożliwia szybkie i pewne podłączenie przewodów bez użycia śrubokręta – skraca czas instalacji i gwarantuje stabilne połączenie.
• 2 styki NC (normalnie zamknięte): Zapewniają kontrolę nad obwodem w stanie spoczynku – sygnalizacja braku awarii lub bezpieczne wyłączenie w przypadku zaniku napięcia.
• Standardowa obudowa serii Harmony XB5: Kompatybilna z szeroką gamą przycisków, przełączników i obudów – łatwa integracja w istniejących instalacjach.
• Kompaktowa konstrukcja pojedyncza: Oszczędza miejsce na szynie DIN lub w panelu – idealna do gęsto upakowanych rozdzielnic.

Zgodność z Normami

Korpus ZB5AZ1045 jest zgodny z europejskimi normami bezpieczeństwa oraz standardem DIN, co potwierdza certyfikacja CE. Produkt przeznaczony do stosowania w systemach sterowania i automatyki zgodnie z obowiązującymi przepisami dla aparatury modułowej.

Zastosowanie

Moduł stykowy z przyłączem Push-in sprawdzi się wszędzie tam, gdzie liczy się szybki montaż i pewność działania. Polecany do:

• Sterowania odbiornikami w obwodach pomocniczych (np. sygnalizacja stanów pracy, blokady).
• Wysyłania impulsów sterujących do styczników, przekaźników lub sterowników PLC.
• Realizacji funkcji bezpieczeństwa z wykorzystaniem styku normalnie zamkniętego (NC) – wykrywanie otwarcia drzwi, stop awaryjny.
• Instalacji w automatyce budynkowej – sterowanie oświetleniem, roletami, systemami HVAC.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Korpus mocujący przeznaczony jest do montażu na szynie TH35 (DIN) lub w obudowie panelowej. Przewody łączyć zgodnie z dokumentacją producenta, zwracając uwagę na maksymalny przekrój przewodów (wg karty katalogowej) i moment dokręcania (w przypadku zacisków śrubowych – przy Push-in nie wymagane). Po instalacji sprawdzić działanie styków.

FAQ

• Czy korpus ZB5AZ1045 posiada podświetlenie LED? Nie, jest to moduł stykowy bez elementów świecących. Do sygnalizacji wizualnej należy zastosować oddzielny przycisk z diodą LED.
• Jaki stopień ochrony IP ma ten korpus? Stopień ochrony zależy od zastosowanej obudowy zewnętrznej (przycisk, puszka). Sam korpus stykowy w standardowej rozdzielnicy ma zwykle IP20.
• Styk 2NC – czy oznacza, że układ jest domyślnie zamknięty, gdy nie jest wciśnięty? Tak, w stanie spoczynku styki NC są zwarte. Rozwierają się po naciśnięciu przycisku lub zadziałaniu siłownika.
