Korpus mocujący standardowy 2NC, pojedynczy Push-in Harmony XB4 | ZB4BZ1045 Schneider Electric

Opis i Kluczowe Cechy

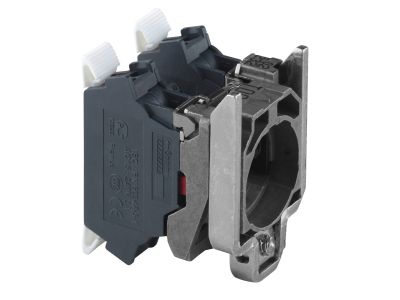

Korpus mocujący standardowy ZB4BZ1045 marki Schneider Electric z serii Harmony XB4 wyposażono w dwa styki normalnie zamknięte (2NC) oraz system szybkiego podłączania przewodów Push-in. Zapewnia to niezawodne działanie w obwodach sterowania i bezpieczeństwa oraz znaczną oszczędność czasu podczas montażu. Przeznaczony do współpracy z elementami sterowniczymi i sygnalizacyjnymi Harmony XB4.

• 2 styki NC (normalnie zamknięte): gwarantują stabilną realizację funkcji bezpieczeństwa – w stanie spoczynku obwód pozostaje zamknięty, co ułatwia detekcję przerwania lub awarii.
• Technologia Push-in: umożliwia beznarzędziowe i szybkie podłączanie przewodów, skracając czas instalacji i eliminując ryzyko poluzowania połączeń.
• Standardowa konstrukcja Harmony XB4: pełna kompatybilność z przyciskami, lampkami sygnalizacyjnymi, przełącznikami i głowicami w tej serii – uniwersalność w jednym systemie.
• Kompaktowy korpus pojedynczy: optymalne wykorzystanie miejsca na szynie lub w płycie czołowej, ułatwia projektowanie rozdzielnic i pulpitów.
• Solidne wykonanie: podzespoły dostosowane do pracy w warunkach przemysłowych – zwiększona trwałość i niezawodność długiego okresu eksploatacji.

Zgodność z Normami

Korpus mocujący ZB4BZ1045 jest częścią systemu Harmony XB4, który podlega rygorystycznym testom zgodnie z wymaganiami dyrektyw Unii Europejskiej. Producent zapewnia deklarację zgodności CE oraz przestrzeganie standardów ochrony środowiska i bezpieczeństwa. Szczegółowe certyfikaty i deklaracje dostępne są w dokumentacji technicznej Schneider Electric.

Zastosowanie

Korpus z dwoma stykami NC znajduje zastosowanie wszędzie, gdzie wymagane jest niezawodne sterowanie z funkcją nadzoru. Sprawdza się zarówno w prostych obwodach, jak i złożonych systemach automatyki.

• Sterowanie odbiornikami w obwodach bezpieczeństwa: styki NC umożliwiają szybkie wyłączenie maszyny w przypadku pęknięcia pętli sterującej.
• Impulsy dla styczników, przekaźników i PLC: przełączanie sygnałów w szafach sterowniczych oraz rozdzielnicach przemysłowych.
• Sygnalizacja stanu pracy i alarmowanie: współpraca z lampkami sygnalizacyjnymi Harmony XB4 – wizualna informacja o stanie procesu.
• Automatyka budynkowa: sterowanie oświetleniem, bramami, roletami oraz systemami HVAC w instalacjach wymagających funkcji NC.

Wskazówki Montażowe

Montaż i podłączenie korpusu ZB4BZ1045 powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Korpus przeznaczony jest do montażu w płycie czołowej (otwór Ø22 mm) lub na szynie DIN TH35 – w zależności od konfiguracji zestawu. Do podłączenia przewodów w technologii Push-in należy stosować przewody o odpowiednim przekroju (zalecany zakres zgodnie z dokumentacją produktu). Nie dokręcać z nadmierną siłą – złącze Push-in nie wymaga narzędzi. Po zamontowaniu sprawdzić poprawność działania styków.

FAQ

• Czy korpus ZB4BZ1045 ma styki normalnie otwarte (NO)? Nie, w tym modelu zastosowano dwa styki normalnie zamknięte (2NC). W zależności od potrzeb można wybrać warianty 1NO+1NC, 2NO lub inne z serii Harmony XB4.
• Jak podłączyć przewód w technologii Push-in? Należy zdjąć izolację z przewodu na długości około 9–10 mm, wcisnąć go w odpowiednie gniazdo styku aż do oporu – automatyczne zablokowanie zapewni pewne połączenie. Do zwolnienia przewodu użyj specjalnego narzędzia (w zestawie lub osobno).
• Czy ten korpus jest kompatybilny ze starszymi elementami Harmony XB4? Tak, standardowy korpus ZB4BZ1045 pasuje do wszystkich przycisków, lampek i głowic z serii Harmony XB4 (zarówno w wersji klasycznej, jak i nowszej) pod warunkiem montażu w otworze Ø22 mm.
