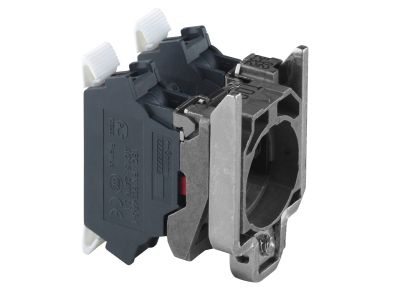

Korpus mocujący standardowy 2NC, pojedynczy Push-in Harmony XB4 | ZB4BZ1035 Schneider Electric

Opis i Kluczowe Cechy

Korpus mocujący standardowy 2NC z technologią połączeń Push-in, symbol ZB4BZ1035, z serii Harmony XB4. Przeznaczony do montażu w obudowach przycisków i przełączników tej linii, umożliwia realizację funkcji sterowania z wykorzystaniem dwóch styków normalnie zamkniętych. Szybkie łączenie przewodów bez użycia narzędzi skraca czas instalacji i zwiększa pewność połączeń.

• 2 styki NC (normalnie zamknięte): Zapewniają przewodzenie prądu w stanie spoczynku, co umożliwia natychmiastowe przerwanie obwodu po zadziałaniu – odpowiednie do obwodów bezpieczeństwa i zatrzymań awaryjnych.
• Technologia połączeń Push-in: Beznarzędziowe podłączanie przewodów o przekroju do 1,5 mm² (sztywne) lub 1 mm² (giętkie z tulejką) – oszczędność czasu i eliminacja ryzyka poluzowania śrub.
• Kompatybilność z serią Harmony XB4: Dedykowany do wszystkich przycisków, przełączników obrotowych i grzybków tej rodziny – łatwa integracja bez modyfikacji.
• Standardowy korpus mocujący: Umożliwia montaż pojedynczego bloku styków w obudowie modułowej, zapewniając stabilność i powtarzalność pozycji.

Zgodność z Normami

Produkt zaprojektowano zgodnie z wymaganiami norm europejskich oraz standardami DIN dla aparatury sterowniczej. Posiada oznakowanie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa. Montowany w rozdzielnicach i pulpitach spełnia typowe dla tej klasy wymagania dotyczące ochrony przed dotykiem i zwarciem.

Zastosowanie

Korpus mocujący 2NC sprawdza się w układach sterowania wymagających sygnalizacji stanu spoczynkowego lub szybkiego przerywania obwodu. Znajduje zastosowanie w automatyce budynkowej i przemysłowej.

• Sterowanie maszynami i urządzeniami – jako element przycisków start/stop z kontrolą obwodu w stanie wyjściowym.
• Impulsy do styczników, przekaźników i sterowników PLC – realizacja poleceń przy jednoczesnym monitorowaniu ciągłości linii.
• Sygnalizacja stanu pracy – styki NC mogą informować o zadziałaniu przycisku (obwód otwarty) w systemach sygnalizacji.
• Automatyka budynkowa – rozwiązania do sterowania oświetleniem, roletami lub bramami z wykorzystaniem standardowych przycisków Harmony XB4.

Wskazówki Montażowe

Instalację może wykonywać wyłącznie personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Korpus mocujący montuje się w obudowie przycisku/ przełącznika zgodnie z dokumentacją producenta. Przewody podłączać przez wciśnięcie w gniazdo Push-in (przewód sztywny lub giętki z końcówką tulejkową). Moment dokręcania ewentualnych śrub mocujących oraz przekrój przewodów należy dobrać zgodnie z instrukcją urządzenia nadrzędnego. Prace wykonywać przy wyłączonym zasilaniu obwodu.

FAQ

• Czy ten korpus posiada podświetlenie LED? Nie, jest to blok styków (bez elementów świetlnych). Do sygnalizacji świetlnej należy zastosować dedykowane moduły LED z serii Harmony XB4.
• Jaki stopień ochrony (IP) ma ten produkt? Producent nie podaje IP dla samego korpusu – po zamontowaniu w obudowie stopień ochrony wynika z klasy obudowy (typowo IP20 dla wnętrza rozdzielnicy).
• Jaki jest tryb pracy styków w tym modelu? Styki są normalnie zamknięte (NC). Oznacza to, że w stanie spoczynku przewodzą prąd, a po naciśnięciu przycisku rozwierają obwód.
