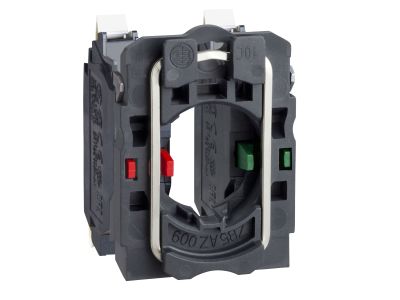

Korpus mocujący standardowy 1NO+1NC pojedynczy Push-in Harmony XB5 | ZB5AZ1055 Schneider Electric

Opis i Kluczowe Cechy

Korpus mocujący standardowy z serii Harmony XB5 firmy Schneider Electric, oznaczony symbolem ZB5AZ1055, wyposażony w zestyk 1NO+1NC oraz technologię połączeń Push-in. Stanowi podstawę do budowy przycisków sterowniczych, przełączników i lamp sygnalizacyjnych, umożliwiając szybki i niezawodny montaż w rozdzielnicach.

• Zestyk 1NO+1NC: Normalnie otwarty i normalnie zamknięty styk w jednym korpusie dają elastyczność w projektowaniu dwóch niezależnych funkcji sterowania (np. załączanie i wyłączanie).
• Technologia Push-in: Podłączanie przewodów bez użycia narzędzi – oszczędność czasu podczas instalacji i pewne, odporne na wibracje połączenie.
• Kompatybilność z serią Harmony XB5: Pasuje do szerokiej gamy głowic przycisków, lamp sygnalizacyjnych i przełączników, co ułatwia rozbudowę systemu sterowania.
• Kompaktowa konstrukcja: Pojedynczy moduł zajmuje niewiele miejsca na szynie TH35, co pozwala na gęstą zabudowę aparatury w rozdzielnicy.

Zgodność z Normami

Korpus ZB5AZ1055 jest zgodny z wymaganiami norm europejskich (EN) oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i jakość w zastosowaniach przemysłowych. Montaż zgodny z dokumentacją producenta zapewnia pełną zgodność z obowiązującymi przepisami.

Zastosowanie

Korpus mocujący ZB5AZ1055 służy jako uniwersalna podstawa do montażu elementów sterowania w systemach automatyki przemysłowej i budynkowej.

• Budowa paneli operatorskich – montaż przycisków i przełączników do sterowania maszynami i urządzeniami.
• Tworzenie styków pomocniczych dla styczników i przekaźników – wykorzystanie zestyków 1NO+1NC w obwodach sterowania.
• Sygnalizacja stanu – montaż lamp sygnalizacyjnych (kompatybilne głowice LED) do wizualizacji pracy układów.
• Automatyka budynkowa – zastosowanie w rozdzielnicach sterowania oświetleniem, roletami czy bramami.

Wskazówki Montażowe

Montaż korpusu ZB5AZ1055 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do przewidywanego obciążenia, a połączenia zacisków Push-in wykonać zgodnie z dokumentacją techniczną producenta. Zaleca się stosowanie momentu dokręcania zalecanego przez Schneider Electric.

FAQ

• Czy korpus ZB5AZ1055 posiada podświetlenie? Korpus nie zawiera elementów podświetlenia. W przypadku potrzeby sygnalizacji świetlnej należy zastosować odpowiednią głowicę przycisku z LED z serii Harmony XB5.
• Jaki stopień ochrony (IP) ma ten korpus? Sam korpus montowany wewnątrz rozdzielnicy zapewnia typowy stopień ochrony IP20 (ochrona przed wnikaniem ciał stałych). Końcowy stopień ochrony całego urządzenia zależy od użytej głowicy i obudowy.
• Jaki jest tryb pracy styków – czy są normalnie otwarte i normalnie zamknięte? Tak, korpos wyposażony jest w zestyk normalnie otwarty (NO) i normalnie zamknięty (NC), co pozwala na realizację dwóch różnych funkcji sterowania w jednym module.
