Korpus mocujący standardowy 1NO+1NC, pojedynczy Push-in Harmony XB4 | ZB4BZ1055 Schneider Electric

Opis i Kluczowe Cechy

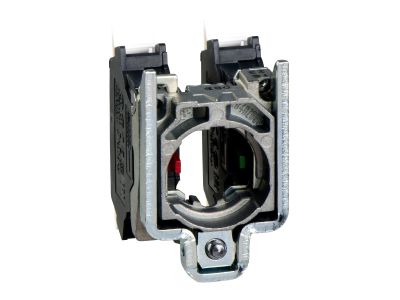

Korpus mocujący standardowy Schneider Electric Harmony XB4 (symbol ZB4BZ1055) to moduł bazowy z wbudowanymi stykami 1NO+1NC, przeznaczony do kompleksowego montażu główek przycisków sterowniczych serii XB4. Dzięki zastosowaniu zacisków sprężynowych (Push-in) oraz chromowanej obudowy zapewnia szybkie podłączenie i estetyczny wygląd. Szerokość modułu jest dostosowana do standardowego otworu montażowego 22 mm, co gwarantuje zgodność z istniejącą instalacją.

• Styki 1NO+1NC (wbudowane): Umożliwiają jednoczesne przełączanie dwóch obwodów – normalnie otwartego i normalnie zamkniętego – co daje elastyczność w projektowaniu układów sterowania, sygnalizacji lub zabezpieczeń.
• Zaciski sprężynowe Push-in: Skracają czas montażu i eliminują konieczność użycia narzędzi – wystarczy wsunąć odizolowany przewód, aby uzyskać pewne i trwałe połączenie.
• Stopień ochrony IP20: Chroni operatorów przed przypadkowym kontaktem z elementami pod napięciem wewnątrz rozdzielnicy lub pulpit sterowniczego, zwiększając bezpieczeństwo pracy.
• Plastikowa obudowa: Odporna na działanie wielu środków chemicznych, co sprawdza się w środowiskach przemysłowych o podwyższonej agresywności atmosfery.
• Szeroki zakres temperatury pracy od -40°C do 70°C: Gwarantuje niezawodne działanie w skrajnych warunkach – od chłodni po hale produkcyjne.

Zgodność z Normami

Korpus mocujący ZB4BZ1055 jest zaprojektowany zgodnie z wymogami europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Producent deklaruje zgodność z obowiązującymi dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej, co potwierdza jego przydatność do instalacji w profesjonalnych układach sterowania.

Zastosowanie

Korpus mocujący Harmony XB4 stanowi podstawę do budowy pełnofunkcyjnych przycisków sterowniczych, przełączników, przycisków awaryjnych i innych elementów sygnalizacyjnych. Po połączeniu z odpowiednią główką (sprzedawaną osobno) tworzy kompletny aparat łączeniowy.

• Sterowanie odbiornikami (silniki, oświetlenie, zawory) w maszynach i liniach produkcyjnych.
• Wysyłanie impulsów do styczników, przekaźników lub wejść sterowników PLC w systemach automatyki.
• Sygnalizacja stanów pracy (za pomocą główek z diodami LED) w pulpitach operatorskich.
• Automatyka budynkowa – przyciski do sterowania oświetleniem, roletami lub systemami HVAC.

Wskazówki Montażowe

Montaż korpusu mocującego oraz podłączenie przewodów mogą być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Korpus montuje się w otworze panelu o średnicy 22 mm i zabezpiecza za pomocą dołączonego pierścienia. Do zacisków sprężynowych Push-in można podłączać przewody jednożyłowe lub wielodrutowe z końcówkami tulejkowymi – zgodnie z zaleceniami producenta. Moment dokręcania (w przypadku opcjonalnych zacisków śrubowych) oraz przekrój przewodów należy dobierać według dokumentacji technicznej produktu.

FAQ

• Czy korpus ma wbudowane podświetlenie? Nie, korpus ZB4BZ1055 nie zawiera podświetlenia. Oprawy LED dostępne są jako osobne główki (np. ZB4BZ...), które montuje się na tym korpusie.
• Jaki stopień ochrony ma ten korpus? Producent deklaruje stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami stałymi o średnicy ≥12,5 mm. Nie jest odporny na wodę – przeznaczony do wnętrza rozdzielnic i pulpitów.
• Jaki jest tryb pracy styków? Styki są przełączane mechanicznie przez główkę przycisku. Normalnie otwarty (NO) zwierza się po naciśnięciu, normalnie zamknięty (NC) rozwiera się po naciśnięciu. Ich stan powrotny zależy od główki – chwilowy (monostabilny) lub podtrzymanie (bistabilny).
