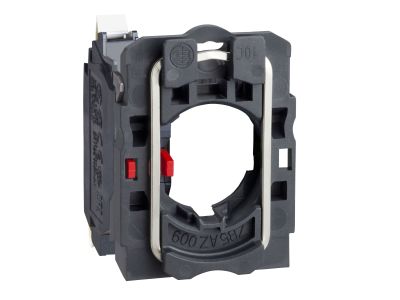

Korpus mocujący standardowy 1NC pojedynczy Push-in Harmony XB5 | ZB5AZ1025 Schneider Electric

Opis i Kluczowe Cechy

Korpus mocujący standardowy z pojedynczym stykiem normalnie zamkniętym (1NC) z serii Harmony XB5 firmy Schneider Electric (symbol ZB5AZ1025) to podstawowy element do budowy przycisków, przełączników i lampek sygnalizacyjnych. Dzięki technologii podłączenia Push-in umożliwia szybkie i bezbłędne podłączenie przewodów bez użycia narzędzi, co skraca czas montażu i zwiększa niezawodność połączeń. Kompaktowa konstrukcja ułatwia instalację w standardowych panelach i pusztach.

• Styk 1NC (normalnie zamknięty): gwarantuje przerwanie obwodu w stanie spoczynkowym – stosowany m.in. w obwodach bezpieczeństwa i zatrzymania awaryjnego.
• Technologia połączeń Push-in: szybkie, beznarzędziowe podłączanie przewodów o przekroju do 1,5 mm², co eliminuje ryzyko poluzowania i przyspiesza prace instalacyjne.
• Kompatybilność z serią Harmony XB5: pasuje do wszystkich główek, lamp i modułów sterowniczych tej serii, zapewniając spójny wygląd i łatwą rozbudowę.
• Wyjście pojedyncze 1NC: prosty, niezawodny styk idealny do aplikacji wymagających sygnału NC w układach sterowania.
• Wykonanie zgodne z normami DIN: korpus przystosowany do montażu na panelu, odporny na typowe warunki pracy w rozdzielnicach (IP20 w zabudowie).

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z europejskimi normami bezpieczeństwa i standardami DIN. Posiada oznaczenie CE. Dokładne normy (np. IEC/EN 60947-5-1) dotyczące poszczególnych parametrów – prosimy sprawdzić w dokumentacji technicznej właściwej dla kompletnego zestawu (główka + korpus).

Zastosowanie

Korpus mocujący ZB5AZ1025 to uniwersalny element do budowy układów sterowania i sygnalizacji w maszynach, liniach produkcyjnych oraz instalacjach budynkowych. Pojedynczy styk NC znajduje zastosowanie w obwodach bezpieczeństwa i zatrzymania.

• Tworzenie przycisków zatrzymania awaryjnego (NC) – po naciśnięciu obwód zostaje przerwany.
• Budowa przełączników sterujących dla styczników, przekaźników i wejść PLC.
• Sygnalizacja stanów pracy – w połączeniu z lampkami LED serii Harmony XB5.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, bramami w standardowych systemach.

Wskazówki Montażowe

Montaż i podłączenie elektryczne mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilającego. Korpus przeznaczony jest do montażu na płycie panelu lub puszcie – wymagany otwór montażowy zgodny z normą (Ø22 mm). Przewody łączyć zgodnie z oznaczeniami (NC, C) i przy użyciu odpowiedniego narzędzia do charakterystyki Push-in. Przekrój przewodów należy dobrać do prądu znamionowego zastosowanej główki. Momenty dokręcania i szczegóły montażu – stosować się do instrukcji producenta.

FAQ

• Czy ten korpus ma wbudowane podświetlenie LED? Nie. Korpus ZB5AZ1025 jest wyłącznie elementem mocującym ze stykiem. Podświetlenie zapewnia odpowiednia główka z lampką LED (np. ZB5AV, ZB5AW) lub moduł świetlny.
• Jaki stopień ochrony (IP) ma ten korpus? Sam korpus nie ma zdefiniowanego stopnia IP – jest on wypadkową użytej główki, uszczelnienia i rodzaju obudowy. Po zamontowaniu w rozdzielnicy standardowo uzyskuje się IP20 wewnątrz. Do zastosowań zewnętrznych wymagana jest odpowiednia obudowa.
• Czy styk 1NC jest zwierny czy rozłączny? Styk jest normalnie zamknięty (NC) – w stanie spoczynku (nie wciśnięty) przewodzi prąd. Rozwiera się po naciśnięciu główki. Jest to styk mechaniczny, bez trybu bistabilnego.
