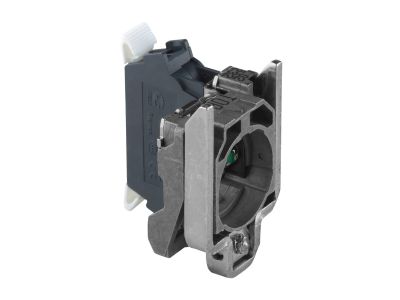

Korpus mocujący standardowy 1NC, pojedynczy Push-in, Harmony XB4 | ZB4BZ1025 Schneider Electric

Opis i Kluczowe Cechy

Korpus mocujący standardowy 1NC z pojedynczym zaciskiem Push-in, oznaczony symbolem ZB4BZ1025, należy do serii przycisków i osprzętu sterowniczego Harmony XB4 firmy Schneider Electric. Wyposażony we wbudowany styk normalnie zamknięty 1NC, który po podłączeniu dedykowanej główki tworzy w pełni funkcjonalny przycisk. Kompaktowa konstrukcja przeznaczona do montażu w otworze 22 mm zapewnia zgodność z istniejącą infrastrukturą.

• Styk 1NC (normalnie zamknięty): Zapewnia bezpieczne otwieranie obwodu sterowania w stanie spoczynku – wymuszony rozłącznik w przypadku braku napięcia lub awarii systemu.
• Zacisk sprężynowy Push-in: Umożliwia szybkie i pewne podłączenie przewodów bez użycia narzędzi, skracając czas instalacji oraz eliminując ryzyko poluzowania połączeń.
• Chromowana obudowa: Zapewnia odporność na korozję oraz estetyczny wygląd, idealny do paneli sterowniczych w środowiskach przemysłowych.
• Stopień ochrony IP20: Chroni operatorów przed przypadkowym kontaktem z elementami pod napięciem, jednocześnie umożliwiając montaż w suchych rozdzielnicach i pulpitach.
• Szeroki zakres temperatur pracy (-40°C do +70°C): Gwarantuje niezawodne działanie w ekstremalnych warunkach termicznych, od chłodni po hale produkcyjne.
• Plastikowa obudowa odporna na chemikalia: Sprawdza się w środowiskach wrażliwych na działanie środków chemicznych, np. w przemyśle spożywczym czy farmaceutycznym.

Zgodność z Normami

Korpus mocujący ZB4BZ1025 został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Przeznaczony do stosowania w standardowych otworach montażowych 22 mm, spełniających wymogi serii Harmony XB4. Produkt nie wymaga podawania numerów norm szczegółowych – gwarantuje bezawaryjną pracę w typowych aplikacjach sterowniczych.

Zastosowanie

Korpus mocujący z wbudowanym stykiem 1NC stanowi podstawowy element do budowy przycisków sterowniczych w systemach automatyki przemysłowej i budynkowej. Może być stosowany wszędzie tam, gdzie wymagany jest sygnał normalnie zamknięty (NC) oraz szybki montaż za pomocą zacisków sprężynowych.

• Tworzenie przycisków sterowniczych (z użyciem główek Harmony XB4) w panelach operatorskich, rozdzielnicach i pulpitach sterowniczych.
• Wysyłanie impulsów do styczników, przekaźników lub sterowników PLC w obwodach zatrzymania awaryjnego lub sygnalizacji stanu.
• Realizacja funkcji bezpieczeństwa (obwody wyłączenia) w maszynach i urządzeniach wymagających otwierania obwodu przy braku napięcia.
• Zastosowania w automatyce budynkowej – sterowanie oświetleniem, bramami, systemami HVAC w suchych pomieszczeniach technicznych.

Wskazówki Montażowe

Montaż oraz podłączenie korpusu mocującego mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Korpus przeznaczony jest do mocowania na szynie TH35 (DIN) lub bezpośrednio w otworze 22 mm w płycie czołowej (w zależności od konstrukcji). Przy podłączaniu przewodów do zacisku Push-in stosuj się do instrukcji producenta – włóż odizolowany przewód o odpowiednim przekroju (zalecany 0,5–2,5 mm²) aż do oporu. Moment dokręcania nie dotyczy zacisków sprężynowych – upewnij się, że przewód jest prawidłowo zablokowany. Dobierz przekrój przewodu do prądu obwodu sterowania (maksymalnie ≤10 A przy 250 V dla typowych styków – parametry główki mogą go ograniczać). Zachowaj odstępy izolacyjne zgodne z normami.

FAQ

• Czy styk w korpusie jest normalnie zamknięty (NC) czy normalnie otwarty (NO)? Korpus ZB4BZ1025 ma wbudowany styk normalnie zamknięty (1NC). W stanie spoczynku (bez naciśnięcia główki) styk przewodzi prąd.
• Czy korpus umożliwia podłączenie podświetlenia LED? Sam korpus nie zawiera źródła światła. Aby uzyskać podświetlenie, należy dobrać osobną główkę z wbudowaną diodą LED lub moduł podświetlenia z serii Harmony XB4.
• Jaki stopień ochrony zapewnia ten korpus? Korpus posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem części pod napięciem, ale nie przed wilgocią i pyłem. Montaż zalecany w suchych, czystych środowiskach (np. wewnątrz rozdzielnic).
