Korpus mocujący podwójny+styk NO nc Harmony XB5 | ZB5AZ105 Schneider Electric

Opis i Kluczowe Cechy

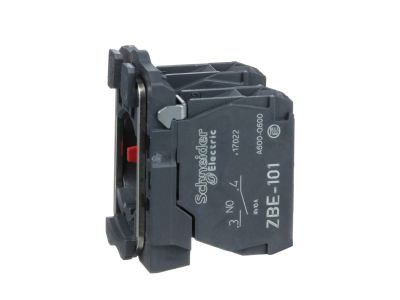

Korpus mocujący Schneider Electric z serii Harmony XB5, o oznaczeniu katalogowym ZB5AZ105, to fundament profesjonalnych systemów sterowania i sygnalizacji. Produkt ten został zaprojektowany z myślą o maksymalnej niezawodności w wymagających środowiskach przemysłowych. Wykonany z wysokiej jakości tworzywa sztucznego, korpus charakteryzuje się doskonałą odpornością mechaniczną oraz izolacyjną. Zintegrowany blok styków oferuje konfigurację 1 NO (normalnie otwarty) oraz 1 NC (normalnie zamknięty), co pozwala na jednoczesną realizację funkcji załączania i rozłączania obwodów sterowniczych.

• Zaciski śrubowe: Zastosowanie solidnych zacisków śrubowych gwarantuje trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem wibracji maszynowych.
• Stopień ochrony IP20: Zapewnia skuteczną ochronę przed przypadkowym dotknięciem palcem części pod napięciem, co znacząco podnosi bezpieczeństwo personelu utrzymania ruchu.
• Szeroki zakres temperatur: Możliwość pracy w ekstremalnych warunkach od -40°C do +70°C sprawia, że korpus jest idealnym rozwiązaniem zarówno dla chłodni, jak i hal produkcyjnych o wysokiej emisji ciepła.
• Modułowa konstrukcja: System Harmony XB5 pozwala na błyskawiczną wymianę elementów bez konieczności demontażu całej aparatury, co skraca czas przestojów serwisowych.

Zgodność z Normami

Produkt spełnia rygorystyczne międzynarodowe standardy bezpieczeństwa i jakości, co jest kluczowe w profesjonalnych instalacjach elektro-technicznych. Posiada certyfikację potwierdzającą stopień ochrony IP20 zgodnie z normą IEC 60529, co definiuje odporność na dostęp do części niebezpiecznych. Wykorzystane materiały są zgodne z dyrektywami środowiskowymi, a konstrukcja styków zapewnia wysoką trwałość elektryczną i mechaniczną wymaganą w przemyśle ciężkim.

Zastosowanie

Korpus ZB5AZ105 jest dedykowany do współpracy z głowicami przycisków i przełączników z serii Harmony XB5 o średnicy montażowej 22 mm. Znajduje szerokie zastosowanie w:

• Pulpitach sterowniczych maszyn i linii produkcyjnych.
• Szafach rozdzielczych i sterowniczych w automatyce budynkowej.
• Systemach sterowania procesami przemysłowymi, gdzie wymagana jest wysoka niezawodność styków pomocniczych.
• Układach bezpieczeństwa wymagających jednoczesnego sygnału zwrotnego (NO) i rozłączającego (NC).

Wskazówki Montażowe

Montaż korpusu ZB5AZ105 jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Proces instalacji przebiega następująco:

• Należy osadzić głowicę przycisku w otworze montażowym o średnicy 22 mm.
• Zatrzasnąć korpus mocujący ZB5AZ105 na tylnej części głowicy za pomocą zintegrowanego mechanizmu zaciskowego.
• Podłączyć przewody sterownicze do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapewni optymalny styk elektryczny i zapobiegnie przegrzewaniu się połączenia.
• Dzięki modułowości, w razie potrzeby rozbudowy, można łatwo dołożyć kolejne bloki styków do korpusu.

FAQ

1. Czy korpus ZB5AZ105 pasuje do metalowych przycisków z serii XB4?
Nie, ten model jest dedykowany do plastikowej serii Harmony XB5. Dla serii metalowej XB4 należy stosować korpusy z serii ZB4.

2. Jakie przewody można podłączyć do zacisków śrubowych?
Zaciski są przystosowane do przewodów sztywnych (drut) oraz giętkich (linka) z tulejkami izolowanymi, zapewniając pewny docisk powierzchniowy.

3. Czy styki NO i NC są odseparowane galwanicznie?
Tak, konstrukcja bloku styków zapewnia odpowiednią izolację między obwodami, co pozwala na sterowanie dwoma niezależnymi sygnałami o różnych potencjałach.
