Korpus mocujący Harmony XB5 styki zależne 1NO+1NC pojedynczy mijający zaciski śrubowe | ZB5AZ106 Schneider Electric

Opis i Kluczowe Cechy

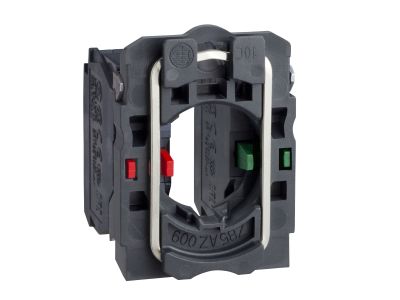

Korpus mocujący z serii Harmony XB5 (symbol ZB5AZ106) to kompletny moduł stykowy przeznaczony do montażu w głowicach przycisków sterowniczych i przełączników. Wyposażony w zestaw styków zależnych 1NO+1NC (pojedynczy mijający), które umożliwiają jednoczesne przełączanie dwóch obwodów elektrycznych – normalnie otwartego i normalnie zamkniętego. Zaciski śrubowe zapewniają pewne i trwałe połączenie przewodów. Konstrukcja modułowa ułatwia szybki montaż i wymianę w systemie Harmony XB5.

• Styki zależne 1NO+1NC: Zintegrowana para styków normalnie otwartego i normalnie zamkniętego, mechanicznie sprzężonych – pozwala na realizację funkcji przełączania (załącz/wyłącz) lub sygnalizacji dwóch stanów za pomocą jednego elementu sterowniczego.
• Pojedynczy mijający (changeover): Zestaw działa jako przełącznik przełączający (SPDT), co upraszcza układ sterowania i redukuje liczbę potrzebnych styków w aplikacjach takich jak przełączanie trybów pracy czy sterowanie silnikami.
• Zaciski śrubowe: Mocowanie przewodów za pomocą śrub gwarantuje niską rezystancję połączenia i odporność na wibracje, co jest kluczowe w instalacjach przemysłowych i rozdzielnicach.
• Kompatybilność z serią Harmony XB5: Korpus pasuje do wszystkich głowic przycisków, lampek sygnalizacyjnych oraz przełączników obrotowych serii XB5, umożliwiając łatwe rozbudowywanie i modyfikację paneli sterowniczych.
• Montaż na szynie TH35: Korpus mocuje się bezpośrednio do szyny DIN 35 mm (TH35) w rozdzielnicach, co skraca czas instalacji i zapewnia standardowe rozmieszczenie aparatury.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach niskonapięciowych zgodnie z dyrektywami Unii Europejskiej. Konstrukcja spełnia wymagania typowe dla aparatury modułowej w zakresie ochrony przed dotykiem bezpośrednim i zwarciem.

Zastosowanie

Korpus mocujący ZB5AZ106 znajduje zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych i pulpitach operatorskich jako element sterowania i sygnalizacji. Doskonale sprawdza się wszędzie tam, gdzie potrzebna jest niezawodna realizacja funkcji przełączania dwóch stanów.

• Sterowanie odbiornikami – załączanie/wyłączanie oświetlenia, wentylatorów, pomp lub nagrzewnic za pomocą przycisku lub przełącznika z głowicą XB5.
• Wysyłanie impulsów do styczników, przekaźników lub sterowników PLC – styki zależne pozwalają na jednoczesne przełączanie obwodu pomocniczego i sygnalizacyjnego.
• Sygnalizacja stanów pracy – w połączeniu z lampką sygnalizacyjną XB5 umożliwia wizualne potwierdzenie zadziałania (np. 1NO dla sygnału, 1NC dla potwierdzenia wyłączenia).
• Automatyka budynkowa – zastosowanie w szafach sterowniczych systemów HVAC, zarządzania energią czy inteligentnego oświetlenia, gdzie potrzebna jest kompaktowa i modułowa aparatura.

Wskazówki Montażowe

Montaż i demontaż korpusu mocującego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Korpus montuje się na szynie DIN TH35 (35 mm) zgodnie z zaleceniami producenta. Przewody należy podłączać do zacisków śrubowych, stosując moment dokręcania podany w dokumentacji technicznej. Przekrój przewodów powinien być dobrany do spodziewanego obciążenia prądu, z uwzględnieniem warunków środowiskowych i zabezpieczeń nadprądowych. Po montażu należy sprawdzić poprawność działania styków oraz ich izolację.

FAQ

• Jaki typ styków zawiera korpus ZB5AZ106? Jest to zestaw styków zależnych 1NO+1NC (pojedynczy mijający). Oznacza to, że podczas aktywacji jeden styk normalnie otwarty (NO) zwierą się, a normalnie zamknięty (NC) rozwierą – działa jako przełącznik przełączający.
• Czy korpus jest kompatybilny z przyciskami i lampkami innych producentów? Nie, korpus przeznaczony jest wyłącznie do stosowania z elementami serii Harmony XB5 firmy Schneider Electric. Zapewnia to właściwe dopasowanie mechaniczne i elektryczne.
• Jaki stopień ochrony ma korpus po zamontowaniu w rozdzielnicy? Sam korpus jako element wewnętrzny nie ma określonego stopnia IP. Po zabudowaniu w szafie sterowniczej lub rozdzielnicy o odpowiednim stopniu ochrony (np. IP54) cały zestaw osiąga deklarowaną szczelność. Zazwyczaj aparatura modułowa montowana w szafie ma stopień ochrony IP20 od strony zacisków.
