Korpus mocujący Harmony XB5 standardowy 2NC podwójny zaciski Faston | ZB5AZ1043 Schneider Electric

Opis i Kluczowe Cechy

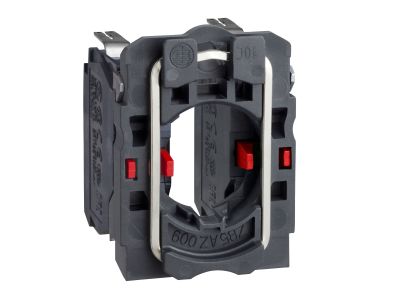

Korpus mocujący Harmony XB5 standardowy z dwoma stykami normalnie zamkniętymi (2NC) i podwójnymi zaciskami Faston. Producent Schneider Electric, symbol ZB5AZ1043. Element montowany na głowicach przycisków i przełączników serii XB5, zapewniający niezawodne połączenie i łatwy montaż w panelach sterowniczych. Dzięki zaciskom Faston umożliwia szybkie podłączenie przewodów bez użycia narzędzi.

• 2 styki NC (normalnie zamknięte): sygnalizacja stanu spoczynkowego – obwód zamknięty bez nacisku, idealny do funkcji bezpieczeństwa i obwodów zatrzymania awaryjnego.
• Podwójne zaciski Faston: szybkie i pewne łączenie przewodów o przekroju do 1,5 mm², skracające czas instalacji.
• Kompatybilność z serią Harmony XB5: modułowa konstrukcja umożliwia wymianę głowicy bez demontażu korpusu – oszczędność czasu przy modernizacji.
• Wytrzymała konstrukcja: poliwęglanowy korpus odporny na uderzenia i drgania, zapewniający długą żywotność w warunkach przemysłowych.
• Łatwy montaż na płycie czołowej: mocowanie za pomocą nakrętki z możliwością obrotu o 360°, co upraszcza pozycjonowanie w rozdzielnicy.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymogami norm europejskich oraz standardami DIN. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Korpus ZB5AZ1043 przeznaczony jest do budowy przycisków sterowniczych, przełączników i sygnalizatorów w systemach automatyki przemysłowej i budynkowej. Sprawdza się w obwodach wymagających niezawodnych połączeń stykowych.

• Realizacja funkcji zatrzymania awaryjnego – styki NC rozwierają obwód po naciśnięciu głowicy.
• Sterowanie stycznikami i przekaźnikami w szafach sterowniczych jako element wejściowy.
• Sygnalizacja stanu urządzeń – np. włączenie/wyłączenie w panelach operatorskich.
• Automatyka budynkowa – przyciski do sterowania oświetleniem lub roletami.

Wskazówki Montażowe

Montaż może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Korpus mocuje się na płycie czołowej za pomocą nakrętki (otwór 22 mm). Przewody łączyć do zacisków Faston (zalecane końcówki 2,8×0,8 mm). Przekrój przewodów dobrać do przewidywanego obciążenia (maks. 1,5 mm²). Moment dokręcania elementów montażowych zgodny z dokumentacją producenta. Po instalacji sprawdzić poprawność działania wszystkich styków.

FAQ

• Czy korpus jest wyposażony w podświetlenie? Nie – ZB5AZ1043 to korpus bez elementów podświetlających. Podświetlenie można dodać poprzez dobór odpowiedniej głowicy z modułem LED (np. serii XB5).
• Jaki stopień ochrony ma sam korpus? Stopień ochrony zależy od kompletnego zestawu (głowica + korpus + uszczelnienie). Sam korpus po zamontowaniu w rozdzielnicy IP40 osiąga typową dla aparatury modułowej szczelność. Dokładne dane – w dokumentacji wybranego zestawu.
• Jaki jest tryb pracy styków – NC? Styki są normalnie zamknięte (NC), co oznacza, że w stanie spoczynku płynie prąd. Po naciśnięciu głowicy styki rozwierają się. To rozwiązanie stosuje się m.in. w obwodach bezpieczeństwa.
