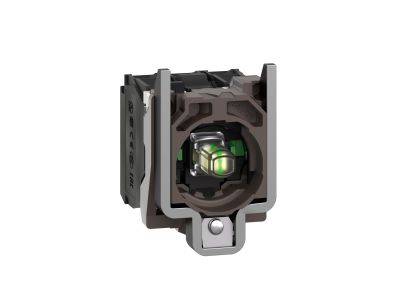

Korpus LED 240V 2NOBIAŁY ZAC.MOCOWANY ŚR. | ZB4BW0M13 Schneider Electric

Opis i Kluczowe Cechy

Korpus LED 240V o symbolu ZB4BW0M13 to element aparatury sterowniczej wyposażony w dwa styki normalnie otwarte (2NO) oraz integralne podświetlenie LED przystosowane do napięcia 240 V. Biały kolor obudowy ułatwia identyfikację w rozdzielnicy, a zaciski śrubowe (mocowane śrubą) zapewniają pewne połączenie przewodów podczas montażu. Moduł przeznaczony do współpracy z przyciskami, przełącznikami i lampkami sygnalizacyjnymi w instalacjach niskiego napięcia.

• Napięcie zasilania LED 240 V: możliwość podłączenia bezpośrednio do obwodu oświetlenia lub sterowania bez dodatkowego zasilacza – uproszczenie instalacji.
• Dwa styki NO (2NO): sterowanie dwoma niezależnymi obwodami jednocześnie, np. sygnalizacja i załączanie stycznika.
• Zaciski śrubowe: solidne połączenie przewodów odpornych na wibracje i utlenianie – bezpieczeństwo połączeń w warunkach przemysłowych.
• Biały kolor obudowy: czytelne oznaczenie funkcji w rozdzielnicy lub pulpicie sterowniczym.
• Wbudowane podświetlenie LED: wyraźna sygnalizacja stanu urządzenia – łatwiejsza diagnostyka i obsługa.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej, posiada oznaczenie CE. Zastosowane materiały i konstrukcja odpowiadają standardom DIN dla aparatury sterowniczej montowanej na szynach. Dokładne numery norm nie zostały wskazane w danych technicznych – zaleca się weryfikację w dokumentacji producenta przed montażem.

Zastosowanie

Korpus LED ZB4BW0M13 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest jednoczesne sterowanie i sygnalizacja. Sprawdza się w obwodach sterowania maszyn, automatyce budynkowej oraz szafach rozdzielczych.

• Sterowanie oświetleniem lub gniazdami – załączanie odbiorników za pomocą przycisku z podświetleniem stanu.
• Wysyłanie impulsów do styczników, przekaźników lub wejść PLC – dwa niezależne kanały NO umożliwiają redundancję lub oddzielne funkcje.
• Sygnalizacja załączenia obwodu – dioda LED świeci, gdy na stykach pojawi się napięcie – informacja o pracy.
• Panele operatorskie i pulpity sterownicze – biała obudowa i podświetlenie zwiększają czytelność w warunkach przemysłowych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP i znajomość przepisów BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania w całej instalacji. Korpus przeznaczony jest do mocowania na szynie TH35 (DIN) w rozdzielnicy modułowej. Zaciski śrubowe dokręcać z momentem zgodnym z zaleceniami producenta (brak danych – stosować typowy moment 0,5–0,8 Nm). Przekrój przewodów dobrać do prądu obciążenia styków – w przypadku braku danych o prądzie znamionowym, należy korzystać z dokumentacji technicznej całego zespołu. Nie przekraczać maksymalnego przekroju zacisku. Po montażu sprawdzić poprawność działania styków i podświetlenia przy włączonym napięciu.

FAQ

• Czy dioda LED w korpusie wymaga dodatkowego ogranicznika prądu? Korpus zawiera fabrycznie zamontowaną diodę LED przystosowaną do napięcia 240 V AC/DC – nie wymaga zewnętrznego rezystora. Podświetlenie świeci przy podaniu napięcia na dedykowane zaciski.
• Jaki stopień ochrony IP ma ten korpus? W dostępnych danych nie podano stopnia ochrony. Standardowo elementy aparatury modułowej do rozdzielnic mają IP20 – chronią przed dostępem do części niebezpiecznych. W przypadku pracy w wilgotnym lub zapylonym środowisku zaleca się montaż w obudowie o wyższym IP.
• Czy styki 2NO działają w trybie zwiernym czy rozwiernym? Produkt ma styki normalnie otwarte (NO) – czyli są rozwarte w stanie spoczynku. Po naciśnięciu przycisku (lub załączeniu w zależności od użytego elementu sterującego) styki zamykają obwód. Nie ma funkcji NC.
