Korpus kompletny, główka bez podświetlenia 1NO + 1NC + uchwyt potrójny, zaciski śrubowe Osmoz | 022976 Legrand

Opis i Kluczowe Cechy

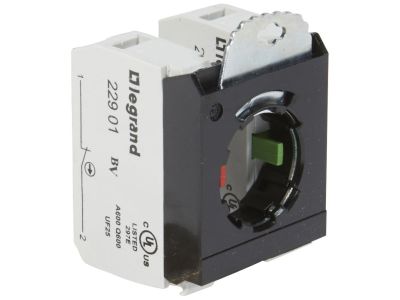

Korpus kompletny Osmoz (symbol 022976) przeznaczony do współpracy z główkami bez podświetlenia. Wyposażony w blok styków o konfiguracji 1 styk zwierny (NO) + 1 styk rozwierny (NC) oraz uchwyt potrójny. Zaciski śrubowe zapewniają pewne i trwałe połączenie przewodów. Stopień ochrony IP20 pozwala na bezpieczną instalację w suchych pomieszczeniach wewnątrz rozdzielnic.

• Styki 1NO + 1NC: Umożliwiają jednoczesne załączanie i rozłączanie dwóch niezależnych obwodów, co daje elastyczność w sterowaniu – np. sygnalizacja stanu pracy i załączanie odbiornika.
• Uchwyt potrójny: Ułatwia montaż i demontaż korpusu na szynie DIN, zwiększając wygodę instalacji i serwisu.
• Zaciski śrubowe: Gwarantują stabilne i powtarzalne połączenie przewodów o odpowiednim przekroju, odporne na wibracje i luźne styki.
• Stopień ochrony IP20: Chroni przed dotknięciem części niebezpiecznych, co jest standardem dla aparatury montowanej w rozdzielnicach.
• Zgodność z normą IEC 60947-5-1: Potwierdza bezpieczeństwo i niezawodność w sterowniczych obwodach pomocniczych i sygnalizacyjnych.

Zgodność z Normami

Produkt jest zgodny z normą IEC 60947-5-1, która określa wymagania dla łączników sterowniczych i elementów sygnalizacyjnych w obwodach pomocniczych. Posiada certyfikację CE.

Zastosowanie

Korpus kompletny Osmoz znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne sterowanie sygnałami lub załączanie odbiorników za pomocą główek przycisków i przełączników bez podświetlenia. Dzięki zestykom NO i NC może realizować funkcje przełączające w obwodach pomocniczych.

• Sterowanie (załączanie/wyłączanie) silników, styczników, przekaźników lub innych odbiorników za pomocą główki przycisku.
• Wysyłanie sygnałów binarnych do układów PLC lub automatyki budynkowej (np. wejścia cyfrowe).
• Sygnalizacja stanu urządzeń – styk NC może pełnić funkcję sygnalizacji awarii lub stanu spoczynkowego.
• Budowa pulpitów sterowniczych w szafach rozdzielczych i tablicach sterowniczych w suchych pomieszczeniach wewnętrznych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Korpus należy zamontować na szynie TH35 (DIN) w rozdzielnicy, a przewody podłączyć do zacisków śrubowych. Moment dokręcania śrub oraz dopuszczalne przekroje przewodów muszą być zgodne z dokumentacją techniczną producenta. Należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych oraz o ochronie przed przypadkowym zwarciem.

FAQ

• Czy korpus jest wyposażony w podświetlenie LED? Nie, ten model (022976) przeznaczony jest do współpracy z główkami bez podświetlenia. Główka nie zawiera elementu świecącego, a sam korpus nie posiada diody.
• Jaki jest stopień ochrony tego korpusu? Stopień ochrony wynosi IP20, co oznacza odporność na dotyk palcem i wnikanie ciał stałych o średnicy ≥12,5 mm. Produkt przeznaczony jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Jaką funkcję pełni styk NC w tym korpusie? Styk rozwierny (NC) w stanie spoczynkowym (gdy główka nie jest wciśnięta) jest zamknięty, a po naciśnięciu otwiera obwód. Może być wykorzystywany do sygnalizacji stanu spoczynkowego, blokad lub jako styk pomocniczy w układach bezpieczeństwa.
