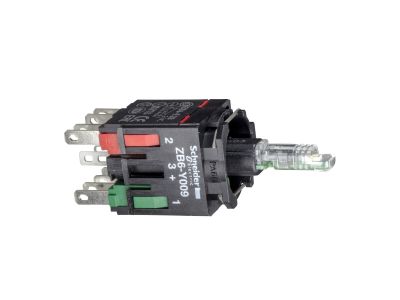

Korpus do przycisku podświetlanego 1NO+1NC, LED 12-24V Harmony XB6 | ZB6ZB15B Schneider Electric

Opis i Kluczowe Cechy

Korpus do przycisku podświetlanego Harmony XB6 od Schneider Electric (symbol ZB6ZB15B) przeznaczony do montażu w obudowach przycisków serii XB6. Wyposażony w konfigurację styków 1NO (normalnie otwarty) + 1NC (normalnie zamknięty) oraz wbudowane podświetlenie LED zasilane napięciem 12–24 V. Modułowa budowa umożliwia szybką wymianę i rozbudowę w systemie przycisków sterowniczych.

• Styki 1NO + 1NC: Pozwalają na jednoczesne sterowanie dwoma niezależnymi obwodami – jeden do załączania, drugi do sygnalizacji stanu lub bezpieczeństwa.
• Podświetlenie LED 12–24 V: Niskonapięciowe źródło światła o długiej żywotności, kompatybilne z typowymi zasilaczami sterowniczymi i PLC.
• Seria Harmony XB6: Sprawdzony system modułowy z szeroką gamą akcesoriów – korpus pasuje do standardowych obudów i przycisków tej serii.
• Łatwy montaż i wymiana: Elementy zatrzaskowe umożliwiają szybki montaż na szynie DIN lub w puszce, bez potrzeby narzędzi.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Zgodność z ogólnymi standardami stosowanymi w aparaturze modułowej (DIN, EN) gwarantuje niezawodną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

Korpus ZB6ZB15B stosowany jest w systemach sterowania ręcznego i sygnalizacji – idealny do paneli operatorskich, szaf sterowniczych i rozdzielnic.

• Sterowanie oświetleniem, wentylacją lub silnikami w automatyce budynkowej.
• Impulsowe załączanie styczników, przekaźników lub wejść PLC.
• Sygnalizacja stanu procesów (ON/OFF) przy użyciu podświetlenia LED.
• Budowa przycisków start/stop w maszynach i liniach produkcyjnych.

Wskazówki Montażowe

Montaż i wymianę korpusu może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Korpus przeznaczony jest do montażu w obudowach serii XB6 – zaleca się stosowanie zgodnie z dokumentacją producenta. Przekroje przewodów oraz moment dokręcania (jeśli dotyczy) dobierz do wartości znamionowych wynikających z konfiguracji całego przycisku.

FAQ

• Czy podświetlenie LED działa zarówno przy 12 V, jak i 24 V? Tak, wbudowany układ LED jest przystosowany do napięcia stałego lub zmiennego w zakresie 12–24 V – może być zasilany z typowych zasilaczy sterowniczych.
• Jaki stopień ochrony (IP) ma ten korpus? Parametr IP zależy od zastosowanej obudowy i uszczelnienia całego przycisku. Sam korpus wewnątrz rozdzielnicy nie określa szczelności – należy kierować się danymi kompletnego przycisku.
• Jak działa konfiguracja styków 1NO+1NC? Styk NO (normalnie otwarty) jest rozwarty w stanie spoczynku i zwierany po naciśnięciu – stosowany do załączania. Styk NC (normalnie zamknięty) jest zwarty w stanie spoczynku i rozwierany po naciśnięciu – używany do bezpiecznego wyłączania lub sygnalizacji stanu.
