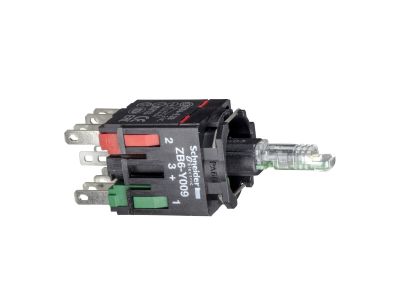

Korpus do przycisku podświetlanego 1NC, LED 12-24V Harmony XB6 | ZB6ZB65B Schneider Electric

Opis i Kluczowe Cechy

Korpus do przycisku podświetlanego z serii Harmony XB6 firmy Schneider Electric, symbol ZB6ZB65B, wyposażony w jeden styk normalnie zamknięty (1NC) oraz wbudowane podświetlenie LED zasilane napięciem 12-24 V. Moduł przeznaczony do budowy zestawów przycisków sterowniczych z sygnalizacją świetlną, zapewniający niezawodną pracę w układach automatyki.

• Styk normalnie zamknięty 1NC: umożliwia sygnalizację stanu spoczynkowego i detekcję przerwania obwodu, co zwiększa bezpieczeństwo instalacji.
• Podświetlenie LED 12-24 V: wbudowana dioda gwarantuje wyraźną wizualizację stanu pracy przy niskim poborze energii i długiej żywotności.
• Kompatybilność z serią Harmony XB6: łatwe łączenie z przyciskami, lampkami i głowicami tego samego systemu, co skraca czas montażu i zapewnia spójność wizualną.
• Kompaktowa konstrukcja modułu: ułatwia integrację w panelach sterowniczych i rozdzielnicach, oszczędzając miejsce.
• Niezawodna technologia Schneider Electric: wysoka jakość wykonania gwarantuje stabilną pracę w warunkach przemysłowych i komercyjnych.

Zgodność z Normami

Produkt spełnia wymagania europejskich dyrektyw niskonapięciowych i posiada oznakowanie CE. Przeznaczony do stosowania w układach sterowania i sygnalizacji zgodnie z ogólnymi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Korpus ZB6ZB65B znajduje zastosowanie wszędzie tam, gdzie wymagana jest sygnalizacja stanu oraz sterowanie za pomocą przycisku podświetlanego. Dzięki stykowi NC i wbudowanemu LED sprawdza się w różnorodnych aplikacjach.

• Sygnalizacja stanu włącz/wyłącz w szafach sterowniczych i panelach operatorskich.
• Generowanie impulsów sterujących do styczników, przekaźników lub wejść PLC.
• Element układów bezpieczeństwa – styk NC umożliwia przerwanie obwodu w przypadku awarii.
• Automatyka budynkowa – sterowanie oświetleniem, bramami, roletami z wizualnym potwierdzeniem pracy.

Wskazówki Montażowe

Montaż korpusu powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w całym obwodzie. Moduł przeznaczony jest do zabudowy w płycie czołowej (otwór Ø22 mm) w połączeniu z odpowiednim przyciskiem i lampką serii XB6. Przekrój przewodów należy dobrać do rzeczywistego prądu obciążenia, a moment dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Czy podświetlenie jest wbudowane w korpus? Tak, w korpusie ZB6ZB65B znajduje się dioda LED przystosowana do zasilania napięciem 12-24 V – nie wymaga osobnej lampki zewnętrznej.
• Jaki stopień ochrony IP ma ten moduł? Dla samego korpusu producent nie podaje stopnia ochrony – zależy on od kompletnego zestawu (obudowa, płyta czołowa). W typowych zastosowaniach wewnątrz rozdzielnic zapewniony jest stopień IP20.
• Jaki typ styku zastosowano? Moduł posiada jeden styk normalnie zamknięty (1NC), co oznacza, że w stanie spoczynkowym obwód jest zamknięty, a otwiera się po naciśnięciu przycisku.
