Konwerter sygnałów UC 24-240V, 3-drożny wł.: 0-60mV, 0-100mV, 0-300mV - | 3RS7006-1FW00 Siemens

Alternatywny kod produktu: 3RS70061FW00

Opis i Kluczowe Cechy

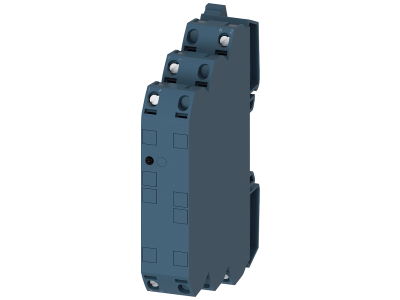

Konwerter sygnałów Siemens SIRIUS 3RS7006-1FW00 to uniwersalne urządzenie do regulowanej konwersji sygnałów analogowych oraz separacji galwanicznej w systemach sterowania. Dzięki napięciu zasilania UC 24–240 V AC/DC i trzem przełączanym zakresom wejściowym (0–60 mV, 0–100 mV, 0–300 mV) zapewnia elastyczne dopasowanie do różnych czujników pomiarowych. Kompaktowa obudowa w kolorze szarym tytanowym minimalizuje zajmowaną przestrzeń na szynie TH35, co ułatwia montaż w płaskich skrzynkach rozdzielczych i szafach z ograniczonymi odstępami.

• Napięcie zasilania UC 24–240 V AC/DC: uniwersalne zasilanie pozwala stosować konwerter w różnych systemach bez konieczności doboru zewnętrznego źródła napięcia.
• Trzy zakresy wejściowe 0–60 mV, 0–100 mV, 0–300 mV: możliwość przełączania za pomocą 3-drożnego wybieraka umożliwia szybkie dopasowanie do różnych sygnałów czujników bez wymiany modułu.
• Separacja galwaniczna: eliminuje wzajemne zakłócenia między kanałami analogowymi, zapewniając czystość transmisji sygnału i niezawodność w środowisku przemysłowym.
• Kompaktowa obudowa w kolorze szarym tytanowym: wąska konstrukcja oszczędza miejsce na szynie DIN, szczególnie w płaskich rozdzielnicach i szafach z małymi odstępami rzędów.
• Spójny design Siemens SIRIUS: nowoczesny wygląd urządzenia harmonizuje z pozostałą aparaturą w szafie sterowniczej, a przejrzysta gama upraszcza logistykę i magazynowanie.

Zgodność z Normami

Konwerter sygnałów Siemens 3RS7006-1FW00 spełnia wymagania norm europejskich oraz posiada certyfikat CE. Urządzenie przeznaczone jest do montażu zgodnie z obowiązującymi przepisami bezpieczeństwa elektrycznego.

Zastosowanie

Konwerter sygnałów 3RS7006-1FW00 sprawdza się w układach automatyki przemysłowej i budynkowej, gdzie wymagana jest precyzyjna konwersja oraz separacja sygnałów analogowych z czujników i przetworników.

• Konwersja niskonapięciowych sygnałów z termopar, czujników tensometrycznych lub przetworników pomiarowych na standardowy sygnał analogowy dla sterowników PLC.
• Separacja galwaniczna między czujnikami a układem sterowania w celu eliminacji pętli mas i zakłóceń elektromagnetycznych.
• Montaż w szafach sterowniczych z ograniczoną przestrzenią – wąska obudowa umożliwia gęste upakowanie aparatury.
• Uniwersalne zastosowanie w instalacjach z napięciem zasilania 24–240 V AC/DC, bez konieczności zmiany modułów przy różnych systemach.

Wskazówki Montażowe

Montaż konwertera sygnałów powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przewody podłączać zgodnie z dokumentacją producenta, dobierając przekrój do prądu obciążenia. Moment dokręcania śrub zacisków musi być zgodny z danymi technicznymi producenta.

FAQ

• Czy konwerter ma wbudowaną diodę LED sygnalizującą pracę? W danych technicznych nie uwzględniono wskaźnika optycznego – urządzenie nie posiada wbudowanej sygnalizacji LED.
• Jaki jest stopień ochrony IP tego konwertera? Producent nie podaje stopnia ochrony. Urządzenie przeznaczone jest do montażu wewnątrz szaf sterowniczych, gdzie typowo wymagany jest IP20 dla aparatury modułowej.
• Czy przełącznik zakresów można zmieniać w trakcie pracy? Przełącznik 3-drożny umożliwia zmianę zakresu bez demontażu, jednak przed jego przełączeniem należy bezwzględnie odłączyć napięcie zasilania.
