Kontrwanienka do obejmy kabłąkowej PBSGW 28-34mm 054237 | 05103743 PROTEC.class

Alternatywny kod produktu: 054237

Opis i Kluczowe Cechy

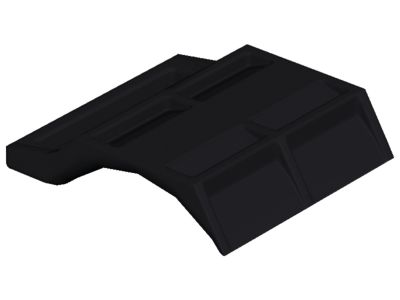

Kontrwanienka PBSGW o symbolu 05103743 to akcesorium montażowe przeznaczone do obejm kabłąkowych o zakresie zacisku 28–34 mm. Wykonana z polipropylenu, w kolorze czarnym, zapewnia mechaniczną stabilizację i zabezpieczenie przewodów przed wypadaniem. Element dociskowy osadza się na wcisk w szczelinie między przewodem a szyną montażową, co ułatwia szybki i pewny montaż.

• Materiał polipropylenowy: odporność na starzenie i obciążenia mechaniczne, odpowiedni do wielokrotnego użytku podczas instalacji.
• Bezhalogenowe wykonanie: nie emituje toksycznych gazów w razie pożaru, zwiększając bezpieczeństwo w instalacjach elektrycznych.
• Kolor czarny: ułatwia identyfikację wizualną i estetyczne ukrycie w rozdzielnicach lub korytach kablowych.
• Zakres średnicy obejmy 28–34 mm: uniwersalne dopasowanie do przewodów i szyn o szerokości szczeliny 16–17 mm.
• Montaż na wcisk: szybkie i pewne osadzenie elementu dociskowego bez użycia narzędzi – oszczędność czasu podczas prac instalacyjnych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Wykonanie bezhalogenowe wpisuje się w zalecenia ochrony przeciwpożarowej i bezpieczeństwa użytkowania instalacji elektrycznych. Zastosowane materiały są zgodne z dyrektywami ograniczającymi emisję substancji szkodliwych.

Zastosowanie

Kontrwanienka PBSGW znajduje zastosowanie przede wszystkim przy mocowaniu przewodów w obejmach kabłąkowych montowanych na szynach TH lub podobnych systemach nośnych. Sprawdza się w instalacjach elektrycznych, teletechnicznych oraz w automatyce przemysłowej.

• Stabilizacja pojedynczych przewodów w obejmach kabłąkowych 28–34 mm.
• Zabezpieczenie przewodów przed przesuwaniem się i wypadaniem z obejmy podczas wibracji lub obciążeń dynamicznych.
• Uzupełnienie systemów montażowych w rozdzielnicach, szafach sterowniczych i korytach kablowych.
• Szybkie mocowanie w miejscach, gdzie dostęp do obejmy jest utrudniony – element dociskany na wcisk bez narzędzi.

Wskazówki Montażowe

Montaż kontrwanienki powinien być wykonywany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w strefie instalacji. Element dociskowy umieszcza się ręcznie na wcisk w szczelinie między przewodem a szyną montażową – nie wymaga użycia narzędzi ani siły udarowej. Przed montażem sprawdź, czy szerokość szczeliny szyny wynosi 16–17 mm – tylko wtedy gwarantowane jest prawidłowe osadzenie. W przypadku stosowania w otoczeniu o podwyższonej temperaturze (np. w pobliżu źródeł ciepła) zaleca się użycie odpowiednich osłon termicznych.

FAQ

• Czy kontrwanienka nadaje się do obejm o mniejszym zakresie? Produkt jest dedykowany do obejm 28–34 mm. Montaż w innych rozmiarach może skutkować niedokładnym osadzeniem i obniżeniem stabilności przewodu.
• Czy wykonanie bezhalogenowe ma znaczenie w instalacjach niskiego napięcia? Tak – w razie pożaru materiał nie emituje gazów korozyjnych ani toksycznych, co chroni urządzenia i ułatwia ewakuację. Jest to szczególnie ważne w instalacjach w budynkach użyteczności publicznej.
• Jak sprawdzić, czy szczelina w szynie ma odpowiednią szerokość? Należy zmierzyć odległość między skrajnymi powierzchniami mocującymi szyny – prawidłowa wartość to 16–17 mm. W przypadku szyn o innej szerokości kontrwanienka może nie trzymać się pewnie.
