Kontrwanienka do obejmy kabłąkowej PBSGW 16-22mm 054235 | 05103741 PROTEC.class

Alternatywny kod produktu: 054235

Opis i Kluczowe Cechy

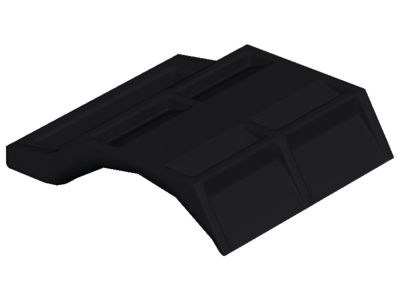

Kontrwanienka do obejmy kabłąkowej PBSGW 16-22 mm (symbol katalogowy 05103741) to element dociskowy wykonany z polipropylenu, przeznaczony do stabilnego mocowania przewodów w systemach obejm kabłąkowych. Dzięki bezhalogenowej konstrukcji i czarnej kolorystyce doskonale sprawdza się w instalacjach, gdzie wymagana jest podwyższona odporność na ogień oraz niska emisja toksycznych gazów. Element dociskowy umieszcza się na wcisk w szczelinie pomiędzy przewodem a szyną montażową o szerokości szczeliny 16–17 mm.

• Materiał polipropylenowy: zapewnia lekkość, elastyczność i odporność na odkształcenia podczas montażu oraz długotrwałej eksploatacji.
• Bezhalogenowe: w przypadku pożaru nie emituje agresywnych, korozyjnych gazów, co zwiększa bezpieczeństwo ludzi i wrażliwych urządzeń w strefie zagrożenia.
• Kolor czarny: ułatwia estetyczne dopasowanie do typowych przewodów i szyn montażowych oraz poprawia identyfikację wizualną w rozdzielnicach i ciągach kablowych.
• Dedykowana do obejm kabłąkowych PBSGW: współpracuje z szynami o szerokości szczeliny 16–17 mm, co gwarantuje pewne i powtarzalne mocowanie bez ryzyka luzowania się przewodu.
• Montaż na wcisk: szybka i intuicyjna instalacja – element wciska się w szczelinę między przewodem a szyną, nie wymaga narzędzi ani dodatkowych łączników.

Zgodność z Normami

Kontrwanienka wykonana jest z materiału bezhalogenowego, co spełnia wymagania europejskich norm dotyczących bezpieczeństwa pożarowego w instalacjach elektrycznych. Produkt posiada oznaczenie CE i jest zgodny z obowiązującymi standardami jakościowymi dla akcesoriów do systemów kablowych. Ze względu na charakter mechaniczny elementu, nie podlega certyfikacji w zakresie norm dla aparatury elektrycznej.

Zastosowanie

Kontrwanienka przeznaczona jest do trwałego i bezpiecznego blokowania przewodów w obejmach kabłąkowych typu PBSGW w instalacjach niskiego i średniego napięcia. Sprawdza się zarówno w rozdzielnicach, jak i w ciągach kablowych prowadzonych w korytkach oraz na drabinkach kablowych.

• Mocowanie przewodów w szynach montażowych o szerokości szczeliny 16–17 mm w rozdzielnicach i szafach sterowniczych.
• Stabilizacja wiązek kablowych w ciągach poziomych i pionowych – zapobiega przesuwaniu się przewodów pod wpływem drgań lub obciążeń mechanicznych.
• Uzupełnienie systemów obejm kabłąkowych w instalacjach przemysłowych, energetycznych i telekomunikacyjnych.
• Stosowanie w strefach zagrożonych pożarem (np. szlak korytarzy kablowych), gdzie wymagane są elementy bezhalogenowe.

Wskazówki Montażowe

Montaż kontrwanienki powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w strefie montażu. Element wciska się ręcznie w szczelinę między przewodem a szyną montażową – nie wymaga użycia narzędzi. Przekrój przewodu musi być dobrany do przedziału 16–22 mm (średnica zewnętrzna) oraz do szerokości szczeliny szyny (16–17 mm). Po zamontowaniu należy sprawdzić, czy kontrwanienka jest całkowicie osadzona, a przewód nie ma luzu wzdłużnego. Nie zaleca się nadmiernego dociskania – siła montażowa powinna być wystarczająca do stabilnego osadzenia bez ryzyka uszkodzenia materiału.

FAQ

• Czy kontrwanienka nadaje się do przewodów o średnicy mniejszej niż 16 mm? Produkt został zaprojektowany do przewodów o średnicy zewnętrznej 16–22 mm oraz szyn o szerokości szczeliny 16–17 mm. Mniejsze przewody mogą nie być odpowiednio blokowane – zalecamy dobór kontrwanienki do konkretnego wymiaru kabla.
• Czy element jest odporny na działanie promieniowania UV? Dostępne dane nie wskazują konkretnej klasyfikacji UV dla polipropylenu użytego w produkcie. Do zastosowań zewnętrznych zalecamy dodatkową ochronę przed długotrwałą ekspozycją na słońce.
• Czy można go montować w strefach zagrożonych wybuchem (Ex)? Materiał bezhalogenowy jest korzystny w strefach zagrożonych pożarem, ale produkt nie posiada dedykowanego atestu Ex. Decyzję o zastosowaniu w strefach zagrożonych wybuchem należy podjąć po konsultacji z projektantem instalacji i zgodnie z odpowiednimi przepisami (np. Dyrektywa ATEX).
