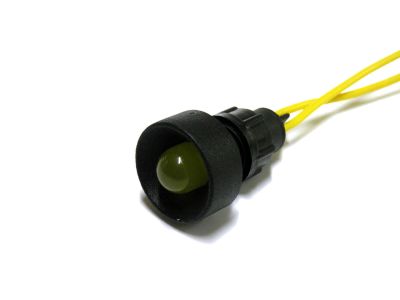

Lampka diodowa Klp 10Y/230V żółta, klosz fi 10mm | 84510004 Simet

Opis i Kluczowe Cechy

Lampka diodowa Klp 10Y/230V o symbolu 84510004 to żółta kontrolka LED przeznaczona do sygnalizacji wizualnej w instalacjach elektrycznych. Dioda o jasności 800 mcd zapewnia wyraźny sygnał świetlny, a napięcie znamionowe 230 V oraz prąd 5 A pozwalają na bezpieczną pracę w standardowych obwodach sterowania. Okrągła soczewka o średnicy 10 mm ułatwia montaż w typowych otworach panelowych. Stopień ochrony IP20 gwarantuje odpowiednią szczelność przy zabudowie w rozdzielnicach i pulpitach sterowniczych.

• Napięcie znamionowe 230 V AC: Bezpośrednie podłączenie do sieci bez dodatkowych zasilaczy – ułatwia instalację w obwodach sygnalizacji.
• Prąd znamionowy 5 A: Wysoka obciążalność styków (realizowana przez element LED z rezystorem) umożliwia długotrwałą pracę bez ryzyka uszkodzenia.
• Jasność 800 mcd: Intensywne, dobrze widoczne światło żółte – skuteczna sygnalizacja stanu urządzenia nawet w jasnym otoczeniu.
• Średnica otworu montażowego 10 mm: Standardowy wymiar pasujący do większości paneli i puszek – szybki montaż bez specjalnych redukcji.
• Możliwość montażu w otworze 22,5 mm: Dzięki adapterowi pR 13/22 (brak w zestawie) można zastosować kontrolkę w większych otworach – elastyczność zabudowy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zastosowane materiały i konstrukcja odpowiadają standardom DIN dotyczącym aparatury elektrycznej niskiego napięcia. Stopień ochrony IP20 zapewnia ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm przy instalacji w suchych pomieszczeniach.

Zastosowanie

Żółta lampka diodowa Klp 10Y/230V znajduje zastosowanie wszędzie tam, gdzie wymagana jest wizualna informacja o stanie obwodu. Służy do sygnalizacji obecności napięcia, trybu pracy maszyny lub statusu procesu technologicznego.

• Sygnalizacja obecności napięcia w rozdzielnicach NN – jednoznaczne wskazanie, że obwód jest pod napięciem.
• Wskazywanie stanu pracy styczników, przekaźników lub napędów – np. zaświecenie przy załączonym silniku.
• Automatyka budynkowa – informowanie o stanie siłowników, zaworów lub klimatyzacji.
• Panele operatorskie i pulpity sterownicze – czytelna sygnalizacja alarmów lub potwierdzeń.

Wskazówki Montażowe

Montaż i podłączenie lampki może wykonać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Kontrolkę montuje się w otworze o średnicy 10 mm w panelu lub puszce; w przypadku otworu 22,5 mm należy zastosować adapter pR 13/22 (brak w zestawie). Przekrój przewodów (zalecany 0,5–1,5 mm²) dobrać do obciążenia prądowego. Dokręcanie zacisków zgodnie z dokumentacją producenta – nie przekraczać momentu dokręcania, aby nie uszkodzić obudowy. Po instalacji sprawdzić poprawność działania sygnalizacji.

FAQ

• Czy dioda świeci światłem ciągłym czy migającym? Lampka diodowa Klp 10Y/230V świeci światłem ciągłym o jasności 800 mcd. Nie jest przystosowana do pracy impulsowej – przeznaczona do sygnalizacji stałego stanu (np. obecność napięcia).
• Czy stopień ochrony IP20 pozwala na montaż w strefie wilgotnej? IP20 oznacza brak ochrony przed wilgocią. Kontrolkę należy instalować w suchych pomieszczeniach wewnątrz rozdzielnic, szaf sterowniczych lub paneli operatorskich. W przypadku stref wilgotnych wymagane jest dodatkowe uszczelnienie.
• Czy mogę zamontować lampkę w otworze większym niż 10 mm? Tak, istnieje możliwość montażu w otworze o średnicy 22,5 mm przy użyciu dedykowanego adaptera pR 13/22 (produkt nie jest dołączony do zestawu). Należy go zamówić osobno.
