Kontaktron boczny ze stykiem sabotażowym (biały), S-4 | S-4 Satel

Opis i Kluczowe Cechy

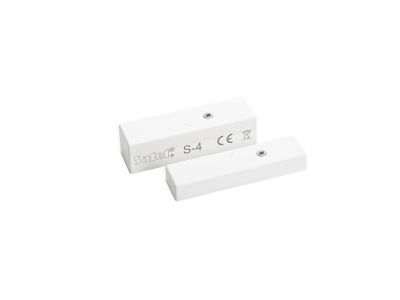

Czujka magnetyczna S-4 firmy SATEL to profesjonalne urządzenie przeznaczone do systemów sygnalizacji włamania i napadu (SSWiN), stanowiące fundament ochrony obwodowej. Urządzenie składa się z dwóch kluczowych elementów: hermetycznego czujnika kontaktronowego oraz magnesu. Zasada działania opiera się na rozwarciu obwodu elektrycznego w momencie oddalenia magnesu od czujnika, co jest natychmiastowo interpretowane przez centralę alarmową jako naruszenie strefy. Model S-4 wyróżnia się obecnością dodatkowego styku sabotażowego (tamper), który chroni system przed nieautoryzowanym otwarciem obudowy lub próbą oderwania urządzenia od podłoża. Dodatkowym atutem konstrukcyjnym jest zintegrowany zacisk typu M, który znacząco ułatwia instalatorowi montaż rezystora parametrycznego w konfiguracji EOL (End of Line), eliminując konieczność lutowania rezystorów bezpośrednio na przewodach.

• Montaż powierzchniowy: Solidna obudowa przystosowana do przykręcenia bezpośrednio do ram okiennych, futryn drzwiowych lub bram.
• Styk sabotażowy: Niezależna pętla sabotażowa zwiększająca poziom bezpieczeństwa instalacji.
• Zacisk pomocniczy M: Dedykowane złącze ułatwiające estetyczne i trwałe połączenie rezystorów parametrycznych.
• Estetyczna obudowa: Biały kolor i kompaktowe wymiary sprawiają, że czujka dyskretnie komponuje się z nowoczesną stolarką otworową.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa dla urządzeń systemów alarmowych. Spełnia wymagania dotyczące kompatybilności elektromagnetycznej oraz standardy jakościowe marki SATEL, co gwarantuje długoletnią, bezawaryjną pracę w systemach ochrony mienia. Zastosowane materiały konstrukcyjne charakteryzują się wysoką odpornością na starzenie oraz stabilnością parametrów magnetycznych w czasie.

Zastosowanie

Czujka S-4 znajduje szerokie zastosowanie w sektorze komercyjnym oraz rezydencjalnym. Jest idealnym rozwiązaniem do zabezpieczania:

• Okien rozwiernych i uchylnych w budynkach mieszkalnych.
• Drzwi wejściowych oraz technicznych w biurach i magazynach.
• Bram garażowych oraz włazów dachowych.
• Witryn sklepowych i gablot ekspozycyjnych wymagających stałego nadzoru.

Wskazówki Montażowe

Podczas instalacji czujki S-4 należy zwrócić szczególną uwagę na osiowe ustawienie magnesu względem kontaktronu, aby zapewnić optymalny zasięg działania i uniknąć fałszywych alarmów. Montaż odbywa się poprzez przykręcenie elementów do podłoża za pomocą wkrętów. Zaleca się zachowanie odpowiedniego dystansu od powierzchni ferromagnetycznych (stalowych), które mogą wpływać na pole magnetyczne i czułość urządzenia. Wykorzystanie zacisku M pozwala na szybkie i pewne wpięcie rezystora EOL, co jest kluczowe dla poprawnej parametryzacji linii dozorowej w centrali alarmowej.

FAQ

• Czy czujka S-4 może pracować z dowolną centralą alarmową? Tak, jest to urządzenie uniwersalne, które współpracuje z każdą centralą obsługującą wejścia typu NC (Normally Closed).
• Do czego służy zacisk M? Zacisk M to punkt montażowy, który nie jest połączony z elektroniką czujki, służący wyłącznie do wygodnego i trwałego połączenia rezystora parametrycznego wewnątrz obudowy.
• Czy czujka jest odporna na próby sabotażu magnesem zewnętrznym? Model S-4 posiada standardową odporność, jednak dzięki stykowi sabotażowemu każda próba fizycznej ingerencji w obudowę zostanie natychmiast wykryta przez system.
