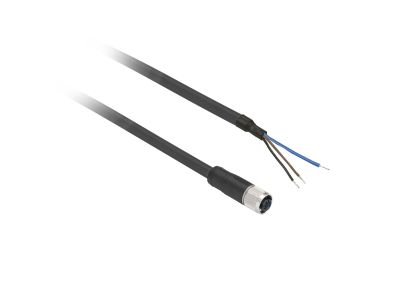

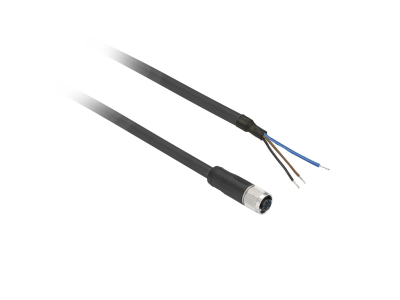

Konektory okablowane proste, żeńskie, M8, 3 piny, kabel 5m | XZCP0166L5 Telemecanique Sensors

Opis i Kluczowe Cechy

Konektor okablowany XZCP0166L5 od renomowanego producenta Telemecanique Sensors to profesjonalne rozwiązanie przeznaczone do systemów automatyki przemysłowej. Produkt charakteryzuje się prostą konstrukcją żeńską ze złączem w standardzie M8, wyposażonym w 3 piny stykowe. Zastosowanie fabrycznie zarobionego przewodu o długości 5 metrów eliminuje konieczność samodzielnego montażu wtyku, co znacząco przyspiesza prace instalacyjne i gwarantuje najwyższą szczelność połączenia.

• Wysoka szczelność: Konstrukcja zapewnia stopień ochrony IP67, co oznacza pełną pyłoszczelność oraz odporność na krótkotrwałe zanurzenie w wodzie.
• Trwałość materiałowa: Izolacja kabla została dobrana tak, aby wytrzymać trudne warunki środowiskowe panujące w halach produkcyjnych.
• Precyzja połączenia: Metalowa nakrętka radełkowana pozwala na pewne dokręcenie złącza, co zapobiega przypadkowemu rozłączeniu pod wpływem drgań maszyn.
• Optymalna długość: 5-metrowy przewód pozwala na swobodne prowadzenie tras kablowych w korytach i peszlach bez konieczności stosowania dodatkowych złączek pośrednich.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w sektorze elektro-technicznym. Posiada certyfikację CE, co potwierdza zgodność z dyrektywami Unii Europejskiej. Materiały użyte do produkcji są zgodne z dyrektywą RoHS, co ogranicza stosowanie substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym. Standard złącza M8 jest w pełni kompatybilny z międzynarodową normą IEC 61076-2-104, co gwarantuje wymienność z komponentami innych producentów zachowujących ten sam standard.

Zastosowanie

Konektor XZCP0166L5 znajduje szerokie zastosowanie w nowoczesnych układach sterowania i akwizycji danych. Jest idealnym wyborem do podłączania czujników zbliżeniowych (indukcyjnych, pojemnościowych), czujników fotoelektrycznych oraz enkoderów wyposażonych w wyjście M8 3-pin. Dzięki swojej wytrzymałości, doskonale sprawdza się w:

• Liniach montażowych w przemyśle motoryzacyjnym.
• Maszynach pakujących i rozlewniczych.
• Systemach transportu wewnętrznego i przenośnikach.
• Robotyce, gdzie wymagana jest pewność sygnału przy zachowaniu kompaktowych wymiarów złącza.

Wskazówki Montażowe

Podczas instalacji konektora Telemecanique Sensors należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Moment dokręcania: Zaleca się dokręcanie nakrętki M8 z wyczuciem, aby zapewnić odpowiedni docisk uszczelki bez ryzyka uszkodzenia gwintu.
• Promień gięcia: Podczas układania przewodu w korytach kablowych należy zachować minimalny promień gięcia, aby uniknąć zmęczenia materiału i uszkodzenia żył wewnętrznych.
• Czystość styków: Przed połączeniem należy upewnić się, że gniazdo i wtyk są wolne od zanieczyszczeń olejowych i pyłu, co zapewni niską rezystancję przejścia.
• Prowadzenie kabla: Unikać prowadzenia kabla sygnałowego w bezpośrednim sąsiedztwie przewodów silnikowych o wysokiej mocy, aby zminimalizować ryzyko zakłóceń elektromagnetycznych.

FAQ

1. Czy konektor jest odporny na oleje przemysłowe?
Tak, powłoka przewodu w produktach Telemecanique Sensors z serii XZ jest zaprojektowana z myślą o pracy w środowisku przemysłowym, wykazując dobrą odporność na standardowe chłodziwa i smary.

2. Czy można stosować ten kabel w aplikacjach ruchomych (prowadnice łańcuchowe)?
Model XZCP0166L5 jest dedykowany głównie do połączeń statycznych lub o ograniczonej ruchomości. W przypadku intensywnej pracy w prowadnicach kablowych należy zweryfikować parametry giętkości w dokumentacji technicznej producenta.

3. Jaki jest układ pinów w tym złączu?
Złącze posiada standardowy układ 3-pinowy dla formatu M8, co zazwyczaj odpowiada zasilaniu (V+), masie (GND) oraz sygnałowi wyjściowemu (OUT).
