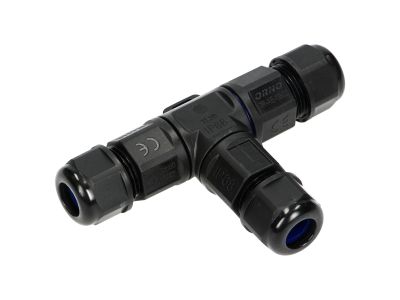

Konektor kablowy trójnik T IP68, 3x4mm2, 450V/25A | OR-AE-13602 Orno

Opis i Kluczowe Cechy

Konektor kablowy typu trójnik T marki ORNO, model OR-AE-13602, to profesjonalne rozwiązanie przeznaczone do bezpiecznego i trwałego rozgałęziania przewodów elektrycznych w wymagających warunkach środowiskowych. Produkt charakteryzuje się wysokim stopniem ochrony IP68, co oznacza całkowitą pyłoszczelność oraz ochronę przed skutkami ciągłego zanurzenia w wodzie. Konstrukcja pozwala na pracę z napięciem znamionowym do 450V oraz prądem o natężeniu do 25A, co czyni go idealnym komponentem do instalacji siłowych i oświetleniowych.

• Przekrój znamionowy: Możliwość podłączenia przewodów o przekroju do 4 mm² zapewnia niską rezystancję połączenia i minimalizuje spadki napięcia.
• Wytrzymałość prądowa: Obciążalność na poziomie 25A pozwala na bezpieczną obsługę odbiorników o dużej mocy.
• Szczelność IP68: Zastosowanie wysokiej jakości uszczelek gwarantuje niezawodność w miejscach narażonych na wilgoć i zalanie.
• Kompaktowa budowa: Kształt litery T umożliwia estetyczne i ergonomiczne rozdzielenie obwodów w ograniczonej przestrzeni.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Posiada certyfikację CE, co potwierdza zgodność z dyrektywami niskonapięciowymi (LVD) oraz kompatybilności elektromagnetycznej. Materiały użyte do produkcji obudowy wykazują odporność na promieniowanie UV oraz starzenie termiczne, co jest kluczowe dla zachowania parametrów izolacyjnych przez długie lata eksploatacji.

Zastosowanie

Konektor OR-AE-13602 znajduje szerokie zastosowanie w elektroinstalacjach zewnętrznych i przemysłowych. Jest niezastąpiony przy montażu systemów oświetlenia ogrodowego, iluminacji elewacji oraz zasilaniu pomp ogrodowych i systemów nawadniania. Dzięki swojej odporności, doskonale sprawdza się w korytach kablowych, studzienkach instalacyjnych oraz w miejscach, gdzie występuje ryzyko bezpośredniego kontaktu z wodą lub pyłem, takich jak place budowy czy hale produkcyjne.

Wskazówki Montażowe

Podczas montażu należy zwrócić szczególną uwagę na prawidłowe przygotowanie końcówek przewodów. Zaleca się stosowanie tulejek zaciskowych na żyłach typu linka, aby zapewnić optymalny styk elektryczny. Kluczowym elementem jest odpowiednie dokręcenie dławnic kablowych – moment dokręcania powinien być wystarczający do zaciśnięcia uszczelki na izolacji zewnętrznej kabla, co gwarantuje deklarowaną szczelność IP68. Należy upewnić się, że średnica zewnętrzna stosowanego przewodu jest kompatybilna z zakresem pracy dławnic konektora.

FAQ

• Czy konektor można zakopać bezpośrednio w ziemi? Tak, dzięki klasie szczelności IP68 produkt jest przystosowany do pracy w warunkach wysokiej wilgotności, jednak zaleca się umieszczenie go w dodatkowej osłonie lub studzience dla ułatwienia przyszłych prac konserwacyjnych.
• Jaki jest maksymalny przekrój przewodu? Konektor obsługuje żyły o przekroju znamionowym do 4 mm², co pozwala na szerokie spektrum zastosowań w instalacjach niskiego napięcia.
• Czy produkt jest odporny na warunki atmosferyczne? Tak, obudowa wykonana z wysokiej jakości tworzywa jest odporna na zmienne temperatury oraz promieniowanie UV.
