Konektor kablowy, rozdzielacz czterokrotny typu-X, IP68, 3x4mm2, 450V/25A | OR-AE-13615 Orno

Opis i Kluczowe Cechy

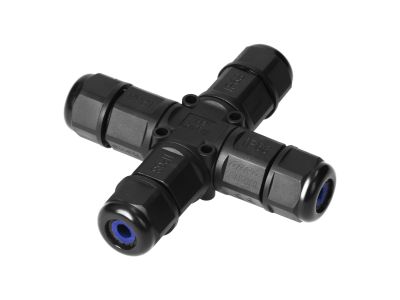

Konektor kablowy ORNO OR-AE-13615 to zaawansowany rozdzielacz czterokrotny typu-X, zaprojektowany z myślą o najbardziej wymagających instalacjach elektrycznych. Urządzenie charakteryzuje się wyjątkową szczelnością na poziomie IP68, co oznacza całkowitą pyłoszczelność oraz ochronę przed skutkami ciągłego zanurzenia w wodzie. Dzięki solidnej konstrukcji i zastosowaniu wysokiej jakości materiałów izolacyjnych, złącze umożliwia bezpieczne rozgałęzienie przewodów w trudnych warunkach środowiskowych.

• Wysoka obciążalność: Prąd znamionowy wynoszący 25A pozwala na zasilanie odbiorników o dużej mocy bez ryzyka przegrzania styków.
• Napięcie pracy: Izolacja przystosowana do napięcia znamionowego 450V AC zapewnia bezpieczną eksploatację w standardowych sieciach niskiego napięcia.
• Przekrój przewodów: Możliwość montażu żył o przekroju do 4 mm² gwarantuje niską rezystancję połączenia i minimalne spadki napięcia.
• Konstrukcja typu-X: Pozwala na efektywne rozdzielenie jednego sygnału zasilającego na trzy niezależne obwody wyjściowe w kompaktowej formie.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Posiada certyfikację CE, co potwierdza zgodność z dyrektywami niskonapięciowymi (LVD) oraz kompatybilność elektromagnetyczną. Stopień ochrony IP68 jest deklarowany zgodnie z normą PN-EN 60529, co czyni go idealnym rozwiązaniem do montażu zewnętrznego i podziemnego, gdzie występuje ryzyko kontaktu z wilgocią lub pyłem.

Zastosowanie

Rozdzielacz OR-AE-13615 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektro-technicznych. Jest niezastąpiony przy budowie systemów oświetlenia ogrodowego, iluminacji elewacji budynków oraz zasilaniu pomp ogrodowych i systemów nawadniania. W przemyśle wykorzystuje się go do łączenia czujników i elementów wykonawczych w miejscach narażonych na zalanie lub zapylenie. Dzięki swojej uniwersalności, jest to podstawowe narzędzie dla elektryków realizujących instalacje zewnętrzne, basenowe oraz w infrastrukturze drogowej.

Wskazówki Montażowe

Aby zapewnić pełną deklarowaną szczelność IP68, podczas montażu należy zwrócić szczególną uwagę na prawidłowe dokręcenie dławnic kablowych. Zaleca się stosowanie przewodów o okrągłym przekroju zewnętrznym, co pozwala uszczelkom gumowym na idealne przyleganie do izolacji kabla. Przed wprowadzeniem przewodów do zacisków śrubowych, należy zdjąć izolację z żył na odpowiednią długość, dbając o to, aby miedziane druciki nie wystawały poza obszar zacisku. Moment dokręcania śrub powinien być dobrany tak, aby zapewnić trwały styk elektryczny bez uszkodzenia struktury żyły.

FAQ

• Czy konektor można zakopać bezpośrednio w ziemi? Tak, dzięki klasie szczelności IP68 produkt jest przystosowany do pracy w warunkach wysokiej wilgotności, jednak zaleca się stosowanie dodatkowych osłon mechanicznych w miejscach narażonych na uszkodzenia fizyczne.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Złącze obsługuje przewody o przekroju znamionowym do 4 mm², co pozwala na swobodne operowanie standardowymi kablami instalacyjnymi typu YDYp lub oponowymi typu OW.
• Czy rozdzielacz jest odporny na promieniowanie UV? Tak, obudowa wykonana jest z tworzywa odpornego na warunki atmosferyczne, co zapobiega kruszeniu materiału pod wpływem słońca.
