Opis i Kluczowe Cechy

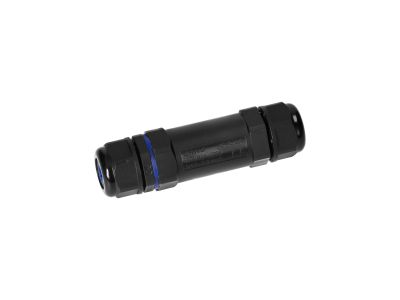

Konektor kablowy prosty marki ORNO, model OR-AE-13603, to wysokiej klasy rozwiązanie elektroinstalacyjne zaprojektowane z myślą o zapewnieniu maksymalnej szczelności i bezpieczeństwa połączeń elektrycznych. Urządzenie charakteryzuje się stopniem ochrony IP68, co oznacza całkowitą pyłoszczelność oraz ochronę przed skutkami ciągłego zanurzenia w wodzie. Jest to kluczowy parametr dla instalacji zewnętrznych narażonych na ekstremalne warunki atmosferyczne. Konektor obsługuje przewody o przekroju znamionowym do 6 mm², co pozwala na stabilne przesyłanie energii przy prądzie znamionowym dochodzącym do 30A. Solidna obudowa wykonana z wysokiej jakości tworzywa sztucznego jest odporna na promieniowanie UV oraz uszkodzenia mechaniczne, co znacząco wydłuża żywotność instalacji.

• Wysoki prąd znamionowy: Obsługa natężenia do 30A umożliwia zasilanie urządzeń o dużej mocy.
• Napięcie znamionowe 450V: Gwarantuje bezpieczną pracę w standardowych sieciach niskiego napięcia.
• Gwint M25: Zapewnia kompatybilność z szeroką gamą dławnic i akcesoriów montażowych.
• Trójpolowa konstrukcja: Przystosowana do łączenia trzech żył (L, N, PE), co jest standardem w instalacjach jednofazowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Posiada certyfikat CE, co potwierdza zgodność z dyrektywami niskonapięciowymi (LVD). Stopień ochrony IP68 jest deklarowany zgodnie z normą PN-EN 60529, co daje instalatorowi pewność, że złącze zachowa swoje właściwości izolacyjne nawet w środowisku o wysokiej wilgotności lub w miejscach narażonych na okresowe zalewanie.

Zastosowanie

Konektor OR-AE-13603 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrotechnicznych, gdzie wymagana jest niezawodność i trwałość połączenia. Idealnie sprawdza się w:

• Oświetleniu zewnętrznym: Łączenie opraw ogrodowych, naświetlaczy LED oraz iluminacji elewacji.
• Automatyce przemysłowej: Hermetyczne łączenie czujników i siłowników pracujących w trudnych warunkach hal produkcyjnych.
• Infrastrukturze basenowej i fontannach: Bezpieczne zasilanie pomp i systemów filtracji wody.
• Instalacjach fotowoltaicznych: Jako element pomocniczy przy prowadzeniu okablowania DC/AC w miejscach narażonych na opady.

Wskazówki Montażowe

Aby zapewnić pełną deklarowaną szczelność IP68, podczas montażu należy zwrócić szczególną uwagę na następujące aspekty:

• Przygotowanie przewodów: Żyły o przekroju do 6 mm² powinny być odizolowane na odpowiedniej długości, a w przypadku linek zaleca się stosowanie tulejek zaciskowych dla zapewnienia optymalnego styku.
• Moment dokręcania: Nakrętki dławiące należy dokręcić z odpowiednią siłą, aby uszczelka gumowa dokładnie zacisnęła się na izolacji zewnętrznej kabla.
• Dobór średnicy kabla: Należy upewnić się, że średnica zewnętrzna przewodu jest zgodna z zakresem pracy dławnicy M25, co zapobiegnie przedostawaniu się wilgoci do wnętrza komory połączeniowej.
• Czystość: Przed skręceniem obudowy należy sprawdzić, czy na uszczelkach nie znajdują się zanieczyszczenia takie jak piasek czy opiłki metalu.

FAQ

1. Czy konektor można zakopać bezpośrednio w ziemi?
Tak, dzięki klasie szczelności IP68 konektor jest przystosowany do pracy w warunkach wysokiej wilgotności, jednak dla dodatkowego bezpieczeństwa mechanicznego zaleca się umieszczenie go w rurze osłonowej lub dedykowanej studzience kablowej.

2. Jaki jest maksymalny przekrój przewodu, który można podłączyć?
Złącze pozwala na montaż przewodów o przekroju żyły do 6 mm², co czyni je bardzo uniwersalnym rozwiązaniem dla obwodów siłowych i oświetleniowych.

3. Czy produkt jest odporny na działanie promieni słonecznych?
Tak, obudowa konektora ORNO została wykonana z materiałów odpornych na promieniowanie UV, co zapobiega kruszeniu się tworzywa przy montażu natynkowym na zewnątrz budynków.
