Konektor kablowy prosty IP68, 3x4mm2, 450V/25A | OR-AE-13601 Orno

Opis i Kluczowe Cechy

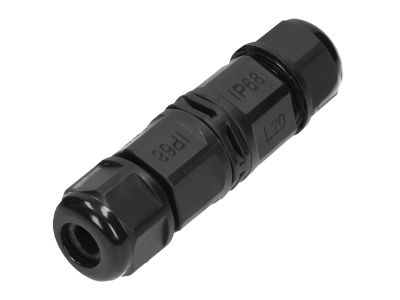

Konektor kablowy prosty marki ORNO, model OR-AE-13601, to profesjonalne rozwiązanie przeznaczone do bezpiecznego i trwałego łączenia przewodów elektrycznych w wymagających środowiskach. Produkt charakteryzuje się wysokim stopniem ochrony IP68, co oznacza całkowitą pyłoszczelność oraz odporność na ciągłe zanurzenie w wodzie, co jest kluczowe dla instalacji zewnętrznych i podziemnych. Konstrukcja pozwala na obsługę trzech żył o przekroju znamionowym do 4 mm², co umożliwia stabilne przesyłanie energii przy prądzie znamionowym dochodzącym do 25A. Dzięki napięciu znamionowemu 450V, konektor znajduje szerokie zastosowanie w instalacjach niskiego napięcia, zapewniając doskonałą izolację i bezpieczeństwo użytkowania.

• Wysoka szczelność: Klasa IP68 zapewnia ochronę przed wilgocią, wodą i zanieczyszczeniami stałymi.
• Wytrzymałość prądowa: Obciążalność do 25A pozwala na zasilanie urządzeń o znacznej mocy.
• Solidna konstrukcja: Wykonany z wysokiej jakości tworzyw odpornych na promieniowanie UV oraz czynniki atmosferyczne.
• Uniwersalność: Możliwość łączenia przewodów o przekroju do 4 mm² zwiększa elastyczność projektową.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Posiada certyfikację CE, co potwierdza zgodność z dyrektywami niskonapięciowymi (LVD) oraz kompatybilność elektromagnetyczną. Stopień ochrony IP68 jest testowany zgodnie z normą PN-EN 60529, co gwarantuje deklarowaną szczelność w rzeczywistych warunkach eksploatacyjnych. Zastosowane materiały izolacyjne spełniają normy dotyczące palności i bezpieczeństwa pożarowego.

Zastosowanie

Konektor OR-AE-13601 jest niezastąpiony w miejscach, gdzie wymagana jest najwyższa niezawodność połączenia elektrycznego. Idealnie sprawdza się w:

• Oświetleniu ogrodowym: Łączenie opraw najazdowych, słupków oświetleniowych oraz taśm LED zewnętrznych.
• Automatyce bramowej: Zasilanie napędów bram, fotokomórek oraz lamp ostrzegawczych.
• Instalacjach basenowych i oczkach wodnych: Bezpieczne podłączenie pomp oraz systemów filtracji.
• Infrastrukturze przemysłowej: Łączenie kabli w wilgotnych halach produkcyjnych oraz na zewnątrz budynków magazynowych.

Wskazówki Montażowe

Aby zapewnić pełną deklarowaną szczelność IP68, podczas montażu należy zwrócić szczególną uwagę na następujące aspekty:

• Przygotowanie przewodów: Należy starannie zdjąć izolację zewnętrzną kabla oraz izolację poszczególnych żył, dbając o to, aby nie uszkodzić miedzianych drucików.
• Moment dokręcania: Dławnice konektora muszą być mocno dokręcone, aby uszczelka gumowa dokładnie zacisnęła się na oponie kabla, uniemożliwiając przedostanie się wilgoci do wnętrza komory połączeniowej.
• Dobór kabla: Należy stosować kable o średnicy zewnętrznej dopasowanej do zakresu pracy dławnic konektora.
• Czystość: Przed skręceniem obudowy należy upewnić się, że uszczelki są czyste i wolne od piasku czy pyłu.

FAQ

1. Czy konektor można zakopać bezpośrednio w ziemi?
Tak, dzięki klasie szczelności IP68 konektor jest przystosowany do pracy w warunkach wysokiej wilgotności, jednak zaleca się umieszczenie go w dodatkowej osłonie lub podsypce piaskowej dla ochrony mechanicznej.

2. Jaki jest maksymalny przekrój przewodu, który można podłączyć?
Konektor obsługuje przewody o przekroju znamionowym do 4 mm², co pozwala na bezpieczną pracę z instalacjami o dużym obciążeniu.

3. Czy produkt jest odporny na promieniowanie UV?
Tak, obudowa konektora ORNO została wykonana z materiałów odpornych na degradację pod wpływem promieni słonecznych, co pozwala na montaż natynkowy na zewnątrz budynków.
