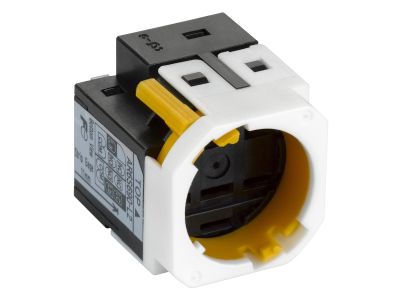

Konektor gniazdo 2 NO/NC | ZB6YF02 Schneider Electric

Opis i Kluczowe Cechy

Konektor gniazdo ZB6YF02 (symbol ZB6YF02) to element osprzętu modułowego służący do tworzenia połączeń elektrycznych w aparaturze sterowniczej i rozdzielczej. Posiada dwa styki konfiguracyjne NO/NC, co umożliwia elastyczne dopasowanie funkcjonalności układu. Standardowy kształt i wymiary ułatwiają montaż na szynach DIN.

• 2 styki NO/NC: Dwa niezależne styki (normalnie otwarty i normalnie zamknięty) pozwalają na budowę złożonych obwodów sterujących i sygnalizacyjnych.
• Standardowy montaż na szynie DIN: Kompatybilny z większością aparatury modułowej – szybki i pewny montaż bez dodatkowych adapterów.
• Trwała konstrukcja: Wytrzymałe złącza i materiał izolacyjny zapewniają długotrwałą niezawodność połączeń.
• Uniwersalność zastosowań: Stosowany w układach sterowania, automatyce przemysłowej, systemach sygnalizacji i zabezpieczeń.
• Kolor czarny – standard RAL9005: Estetyczny wygląd, jednolity z aparaturą modułową i osprzętem elektrycznym.

Zgodność z Normami

Konektor spełnia wymogi norm europejskich dotyczących aparatury łączeniowej i sterowniczej. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Konektor gniazdo ZB6YF02 znajduje szerokie zastosowanie w instalacjach elektrycznych, automatyce budynkowej i przemysłowej.

• Budowa układów sterujących w szafach rozdzielczych i sterowniczych.
• Twórcze obwody sygnalizacyjne i alarmowe (np. stany awaryjne, praca urządzeń).
• Modułowe systemy zabezpieczeń i kontroli dostępu.
• Automatyka przemysłowa – integracja z czujnikami, przekaźnikami i innymi elementami sterującymi.

Wskazówki Montażowe

Montaż konektora powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Konektor należy osadzić na szynie DIN, następnie podłączyć przewody zgodnie z oznaczeniami styków NO/NC (dokładne oznaczenie znajduje się na bocznej ściance elementu). Zaleca się stosowanie odpowiednich końcówek kablowych i dokręcanie śrub z zalecanym momentem siły (sprawdzić w dokumentacji technicznej). Po montażu przeprowadzić kontrolę poprawności połączeń i braku luzów.

FAQ

• Czy konektor ZB6YF02 jest kompatybilny z innymi elementami modułowymi? Tak – standardowe wymiary i kształt szyny DIN zapewniają pełną kompatybilność z większością aparatury modułowej dostępnej na rynku.
• Jakie maksymalne obciążenie prądowe można podłączyć do jednego styku? Maksymalne obciążenie prądowe nie zostało określone w dostępnych danych – należy sprawdzić kartę katalogową produktu lub dokumentację techniczną.
• Czy konektor posiada zabezpieczenie przeciwprzepięciowe? Nie – standardowy konektor nie jest wyposażony w dodatkowe zabezpieczenia przeciwprzepięciowe. W układach wymagających takich zabezpieczeń należy stosować dodatkowe elementy ochronne.
