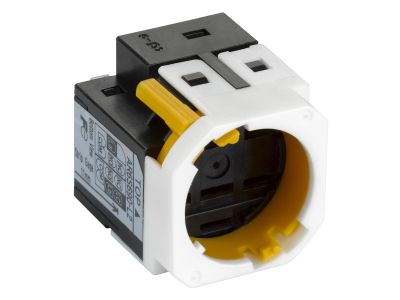

Konektor gniazdo 1 NO/NC | ZB6YF04 Schneider Electric

Opis i Kluczowe Cechy

Konektor gniazdo ZB6YF04 (symbol ZB6YF04) to uniwersalny element dla instalacji elektrycznych, przeznaczony do montażu na szynie DIN. Umożliwia podłączenie jednego styku normalnie otwartego (NO) lub normalnie zamkniętego (NC) w układach sterowania, sygnalizacji lub zabezpieczeń.

• Konfiguracja 1 NO/NC: Możliwość wyboru trybu pracy styku – normalnie otwarty lub normalnie zamknięty – w zależności od potrzeb aplikacji.
• Montaż na szynie DIN: Szybki i stabilny montaż w szafach sterowniczych, rozdzielnicach i systemach modułowych.
• Uniwersalność zastosowań: Idealny do systemów sygnalizacji, automatyki przemysłowej, zabezpieczeń obwodów oraz sterowania urządzeniami.
• Wytrzymała konstrukcja: Solidne wykonanie zapewnia długą żywotność i niezawodność nawet w wymagających warunkach pracy.
• Proste okablowanie: Czytelne oznaczenia zacisków ułatwiają poprawne podłączenie przewodów.

Zgodność z Normami

Konektor spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami dotyczącymi aparatury modułowej i bezpieczeństwa w instalacjach elektrycznych.

Zastosowanie

Konektor gniazdo ZB6YF04 znajduje zastosowanie w różnorodnych instalacjach elektrycznych, gdzie wymagany jest pewny i elastyczny sposób podłączenia styku.

• Systemy sygnalizacji stanu pracy maszyn i urządzeń.
• Układy zabezpieczeń i awaryjnego wyłączania.
• Automatyka przemysłowa – sterowanie procesami produkcyjnymi.
• Rozdzielnice i szafy sterownicze – organizacja obwodów sygnałowych.

Wskazówki Montażowe

Montaż należy przeprowadzić po odłączeniu napięcia w obwodzie. Konektor należy zamocować na szynie DIN w odpowiednim miejscu, następnie podłączyć przewody do zacisków zgodnie z oznaczeniami. Upewnić się, że styki są odpowiednio skonfigurowane (NO/NC) przed uruchomieniem instalacji. Wszystkie prace powinny być wykonane przez wykwalifikowany personel z uprawnieniami SEP.

FAQ

• Jak skonfigurować styk NO lub NC? Konfiguracja zależy od potrzeb aplikacji: tryb NO (normalnie otwarty) aktywuje obwód przy zwarciu, natomiast NC (normalnie zamknięty) otwiera obwód przy zwarciu. Dokonuje się tego poprzez odpowiednie ustawienie mechanizmu styku.
• Czy konektor jest kompatybilny z innymi modułami na szynie DIN? Tak, konektor ZB6YF04 został zaprojektowany do współpracy z standardowymi modułami na szynie DIN, co pozwala na jego montaż w typowych szafach sterowniczych.
• Jakie przewody można podłączyć do konektora? Zalecane jest stosowanie przewodów o odpowiednim przekroju, dostosowanym do obciążenia obwodu. Dokładne dane znajdują się w dokumentacji technicznej produktu.
