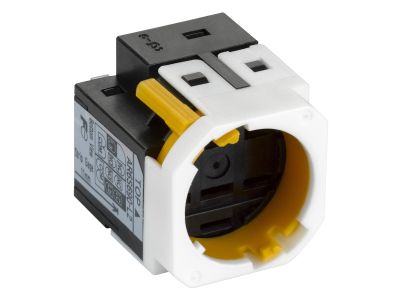

Konektor gniazdo 1 NO/NC | ZB6YF01 Schneider Electric

Opis i Kluczowe Cechy

Konektor gniazdo 1 NO/NC (symbol ZB6YF01) to uniwersalny element modułowy przeznaczony do współpracy z przekaźnikami, stycznikami i innymi urządzeniami o standardowych wymiarach modułów. Pozwala na elastyczne łączenie obwodów dzięki możliwości wyboru funkcji styku: normalnie otwartego (NO) lub normalnie zamkniętego (NC). Zapewnia pewne i stabilne połączenie elektryczne w szafach sterowniczych, systemach automatyki oraz rozdzielnicach.

• 1 zestyk NO/NC: Możliwość wyboru styku normalnie otwartego (NO) lub normalnie zamkniętego (NC) w zależności od potrzeb aplikacji – zwiększa uniwersalność zastosowania.
• Standardowe wymiary modułowe: Kompatybilny z szeroko stosowanymi modułami przekaźnikowymi i stycznikami – łatwa wymiana i montaż w standardowych szynach DIN.
• Materiał izolacyjny: Wysokiej jakości tworzywo o podwyższonej odporności na temperaturę i starzenie – gwarantuje długotrwałą niezawodność połączeń.
• Wytrzymałe styki srebrzone: Zapewniają niską rezystancję połączenia i odporność na utlenianie, co minimalizuje ryzyko awarii.
• Łatwy montaż bez narzędzi: Szybkie mocowanie w module poprzez zatrzask – skraca czas instalacji i ułatwia serwisowanie.

Zgodność z Normami

Konektor spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i modułów sterowniczych. Posiada deklarację zgodności CE oraz spełnia wymogi dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej.

Zastosowanie

Konektor gniazdo 1 NO/NC ZB6YF01 znajduje szerokie zastosowanie w systemach automatyki przemysłowej, sterowania maszynami oraz w instalacjach elektrycznych wymagających elastycznego łączenia obwodów.

• Montaż w szafach sterowniczych – jako część modułowych układów sterowania.
• Łączenie obwodów sygnałowych w systemach alarmowych i detekcji.
• Stosowanie w układach sterowania wentylacją, ogrzewaniem lub oświetleniem.
• Integracja z modułami przekaźnikowymi w instalacjach automatyki budynkowej.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy wyłączyć zasilanie i upewnić się, że obwód nie znajduje się pod napięciem. Konektor należy zamocować na szynie DIN w odpowiednim module, a następnie podłączyć przewody zgodnie z oznaczeniami na schemacie aplikacji. Zaleca się używanie przewodów o odpowiednim przekroju i stosowanie momentu dokręcania zgodnego z dokumentacją producenta modułu. Po montażu należy sprawdzić poprawność połączeń i przeprowadzić testy funkcjonalne układu.

FAQ

• Czy konektor jest kompatybilny z innymi modułami przekaźnikowymi? Tak, konektor ZB6YF01 posiada standardowe wymiary modułowe i jest przeznaczony do współpracy z większością modułów przekaźnikowych i styczników dostępnych na rynku.
• Jaki jest maksymalny prąd obciążenia styku? Parametr nie został określony w dostępnych danych. Zaleca się zapoznanie z dokumentacją techniczną modułu przekaźnikowego, z którym konektor będzie współpracował.
• Czy konektor można stosować w środowisku o wysokiej wilgotności? Materiał izolacyjny jest odporny na warunki środowiskowe, jednak należy zapewnić odpowiednią ochronę przed wilgocią zgodnie z wymaganiami instalacji (np. montaż w obudowie o odpowiednim stopniu ochrony IP).
