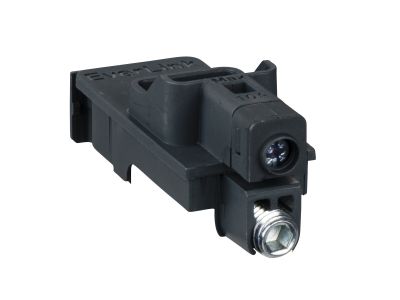

Konektor EverLink z terminalem przewodu sterującego dla 4P Compact NSX | LV426971 Schneider Electric

Opis i Kluczowe Cechy

Konektor EverLink z terminalem przewodu sterującego (symbol LV426971) to dedykowane akcesorium do wyłączników Compact NSX w wersji 4P. Dzięki systemowi EverLink pozwala na szybkie i pewne podłączenie przewodów sterujących bez użycia narzędzi, co skraca czas montażu i minimalizuje ryzyko błędów.

• Przeznaczenie do Compact NSX 4P: Idealnie dopasowany do wyłączników czterobiegunowych z serii Compact NSX, zapewnia kompatybilność mechaniczną i elektryczną.
• System EverLink: Technologia szybkiego łączenia eliminuje konieczność stosowania oddzielnych narzędzi – wystarczy wcisnąć przewód, aby uzyskać pewne połączenie.
• Zacisk przewodu sterującego: Terminal umożliwia podłączenie przewodów sygnałowych (np. do wyzwalaczy, cewek, styków pomocniczych) w sposób bezpieczny i odporny na wibracje.
• Kompatybilność z serią NSX: Zaprojektowany specjalnie do wyłączników Compact NSX, gwarantuje zachowanie parametrów izolacji i wytrzymałości mechanicznej całego układu.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Szczegółowe wymagania normatywne dla całej serii Compact NSX dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Konektor EverLink przeznaczony jest do stosowania w rozdzielnicach przemysłowych i komercyjnych, gdzie wymagane jest szybkie i niezawodne podłączanie obwodów sterowania do wyłączników głównych Compact NSX 4P.

• Podłączanie przewodów sterujących do wyzwalaczy napięciowych i podnapięciowych w wyłącznikach Compact NSX 4P.
• Łączenie styków pomocniczych, sygnalizacyjnych i przekazujących impulsy do systemów automatyki budynkowej.
• Instalacja w rozdzielnicach głównych i podrozdzielnicach, gdzie stosuje się wyłączniki NSX z funkcjami sterowania zdalnego.
• Modernizacja istniejących układów – zastąpienie tradycyjnych listew zaciskowych szybkozłączką EverLink.

Wskazówki Montażowe

Montaż konektora oraz wszelkie prace w obrębie wyłącznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Konektor zakłada się na dedykowane miejsce w wyłączniku Compact NSX 4P zgodnie z instrukcją producenta. Przewody należy przygotować zgodnie z zalecanym przekrojem (dane w dokumentacji). System EverLink nie wymaga narzędzi – przewód wcisnąć do końca w gniazdo, aż do zatrzaśnięcia. Nie stosować nadmiernej siły. Po montażu sprawdzić poprawność połączenia i dokręcić ewentualne śruby mocujące terminala zgodnie z momentem podanym w dokumentacji technicznej.

FAQ

• Czy konektor pasuje do wyłączników Compact NSX 3P? Nie. Produkt został zaprojektowany wyłącznie dla wersji 4P (czterobiegunowej). Dla wersji 3P należy stosować dedykowane akcesoria.
• Czy do montażu potrzebne są specjalne narzędzia? Nie. System EverLink umożliwia szybkie podłączenie przewodu bez użycia narzędzi – wystarczy ręczne wciśnięcie końcówki do gniazda.
• Jaki stopień ochrony (IP) ma konektor? Dane dotyczące stopnia ochrony nie są zawarte w dostarczonej specyfikacji. Zalecamy zapoznanie się z pełną kartą katalogową produktu lub dokumentacją techniczną wyłącznika Compact NSX.
