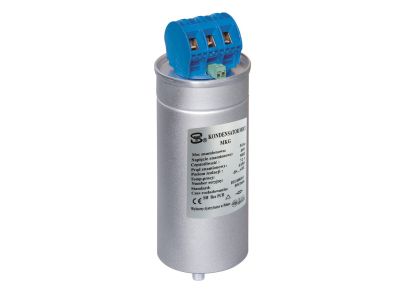

Kondensator gazowy MKG niskich napięć KG MKG-12,5-450 | KG_MKG-12,5-450 Erko

Opis i Kluczowe Cechy

Kondensator gazowy MKG niskich napięć model KG MKG-12,5-450 to urządzenie przeznaczone do kompensacji mocy biernej w sieciach niskiego napięcia. Dzięki mocy biernej 12,5 kVAr przy napięciu 450 V umożliwia efektywną poprawę współczynnika mocy, redukując straty energii i odciążając transformatory. Konstrukcja w technologii MKG (metalizowany kondensator gazowy) zapewnia suchą, bezolejową budowę oraz zdolność do samoregeneracji po przebiciu dielektryka, co podnosi niezawodność i bezpieczeństwo instalacji.

• Moc bierna 12,5 kVAr: Zapewnia skuteczną kompensację mocy biernej w średnich obwodach, pozwalając na obniżenie kosztów energii i odciążenie transformatorów.
• Napięcie znamionowe 450 V: Przystosowany do pracy w sieciach niskiego napięcia o napięciu 400–450 V, co gwarantuje kompatybilność z typowymi instalacjami przemysłowymi i komercyjnymi.
• Sucha konstrukcja gazowa (MKG): Brak cieczy olejowej eliminuje ryzyko wycieków, a dzięki zastosowaniu gazu inertnego (np. azotu) zapewnione jest bezpieczeństwo pożarowe i środowiskowe.
• Samoregeneracja dielektryka: Metalizowana folia polipropylenowa umożliwia samoczynną regenerację po lokalnym przebiciu, co wydłuża żywotność kondensatora bez konieczności wymiany.
• Niskie straty dielektryczne: Współczynnik stratności tgδ na poziomie typowym dla kondensatorów MKG minimalizuje nagrzewanie się elementu, zwiększając efektywność energetyczną.

Zgodność z Normami

Kondensator MKG-12,5-450 został wyprodukowany zgodnie z europejskimi normami dotyczącymi kondensatorów niskiego napięcia do kompensacji mocy biernej. Spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE, co potwierdza jego bezpieczeństwo i jakość. Wykonany w standardzie DIN, odpowiedni do montażu w typowych rozdzielnicach nn.

Zastosowanie

Kondensator MKG-12,5-450 dedykowany jest do stałej lub automatycznej kompensacji mocy biernej w instalacjach elektrycznych niskiego napięcia. Znajduje zastosowanie wszędzie tam, gdzie istnieje konieczność poprawy współczynnika mocy (cos φ) i redukcji opłat za energię bierną.

• Kompensacja mocy biernej w rozdzielnicach głównych i pomocniczych zakładów przemysłowych.
• Poprawa współczynnika mocy w budynkach komercyjnych, biurowcach i centrach handlowych.
• Odciążenie transformatorów i przewodów zasilających, co pozwala na zwiększenie efektywnej mocy czynnej w sieci.
• Redukcja strat energii elektrycznej oraz spadków napięcia w instalacjach o dużym udziale odbiorników indukcyjnych (silniki, dławiki, transformatory).

Wskazówki Montażowe

Montaż kondensatora MKG-12,5-450 powinien być wykonywany wyłącznie przez osoby posiadające ważne uprawnienia SEP (kwalifikacje E i D). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że kondensator jest rozładowany. Kondensator montowany jest na szynie DIN TH35 lub za pomocą uchwytów w szafie rozdzielczej. Należy zachować odpowiednie odległości od elementów grzejnych oraz przewidzieć odpowiednią wentylację. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego (wynikającego z mocy i napięcia). Moment dokręcania zacisków zgodnie z dokumentacją producenta. Ze względu na możliwość wystąpienia napięcia resztkowego po wyłączeniu, kondensator należy rozładować przez rezystor rozładowujący (jeśli nie jest wbudowany) przed dotknięciem.

FAQ

• Czy kondensator MKG-12,5-450 wymaga podświetlenia lub sygnalizacji? Kondensatory MKG nie posiadają wbudowanej sygnalizacji świetlnej. Zaleca się stosowanie zewnętrznych wskaźników w automatyce kompensacji, np. styczników i przekaźników.
• Jaki jest stopień ochrony kondensatora? Standardowo kondensatory MKG oferowane są w stopniu ochrony IP20, co jest wystarczające do montażu w suchych pomieszczeniach wewnątrz rozdzielnic. W przypadku montażu w trudniejszych warunkach należy zastosować obudowę o wyższym IP.
• Jakie napięcie resztkowe może utrzymywać się na kondensatorze po odłączeniu? Kondensatory MKG mogą utrzymywać napięcie resztkowe niebezpieczne dla życia. Dlatego przed serwisem należy odczekać co najmniej 1 minutę po odłączeniu napięcia (lub użyć wbudowanego rezystora rozładowującego) i sprawdzić brak napięcia.
