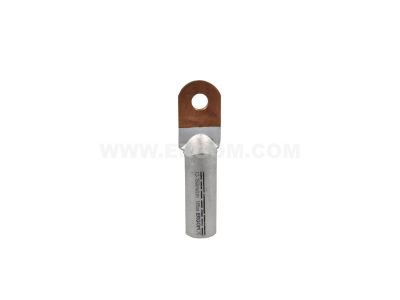

Końcówki kablowe rurowe szczelne aluminiowo-miedziane typu TMA - TMA 50/12 /10 | E13KC-01020100900 Ergom

Alternatywny kod produktu: TMA 50/12 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka kablowa rurowa szczelna typu TMA, wykonana w technologii aluminiowo-miedzianej (bimetalicznej), przeznaczona do trwałego i pewnego łączenia przewodów aluminiowych z miedzianymi. Oznaczenie TMA 50/12/10 wskazuje na konkretny przekrój i wymiary, co pozwala dobrać końcówkę do obciążenia prądowego obwodu. Dzięki konstrukcji szczelnej oraz łączeniu bimetalicznemu eliminuje się ryzyko korozji elektrochemicznej na styku dwóch różnych metali, zapewniając długotrwałą, stabilną rezystancję połączenia.

• Typ TMA: specjalna konstrukcja bimetaliczna (aluminium + miedź) zapobiega korozji galwanicznej przy łączeniu przewodów aluminiowych z miedzianymi, co jest kluczowe dla trwałości instalacji.
• Szczelność: wykonanie uniemożliwia wnikanie wilgoci i zanieczyszczeń w strefę połączenia, co zwiększa niezawodność w trudnych warunkach środowiskowych.
• Rurowa budowa: umożliwia łatwe zaciskanie na przewodzie za pomocą standardowych narzędzi zaciskowych, gwarantując mechaniczną wytrzymałość i niską rezystancję styku.
• Oznaczenie 50/12/10: przekrój znamionowy 50 mm², średnica otworu 12 mm, długość 10 mm – zgodne z typowymi wymaganiami dla przewodów średniej mocy (szczegółowe dopasowanie należy sprawdzić z kartą techniczną).
• Uniwersalność zastosowania: do łączenia wyprowadzeń aparatury modułowej, szyn zbiorczych oraz kabli w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi wymaganiami europejskimi dla końcówek kablowych bimetalicznych. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności. W instalacjach przemysłowych zaleca się stosowanie zgodnie z wytycznymi producenta oraz normami dotyczącymi połączeń elektrycznych (np. IEC/EN 61238-1 dla złączek mechanicznych).

Zastosowanie

Końcówki kablowe TMA 50/12/10 znajdują zastosowanie wszędzie tam, gdzie wymagane jest trwałe i bezpieczne połączenie przewodów aluminiowych z miedzianymi – w rozdzielnicach głównych, szafach sterowniczych oraz przy instalacjach przemysłowych.

• Łączenie przewodów aluminiowych z miedzianymi w rozdzielnicach głównych i podrozdzielniach – eliminacja ryzyka korozji elektrochemicznej.
• Przyłączanie przewodów wyprowadzonych z aparatury modułowej (wyłączników, styczników) do szyn zbiorczych.
• Wykonywanie połączeń w obwodach sterowania i zasilania maszyn, gdzie wymagana jest szczelność i długotrwała stabilność.
• Instalacje fotowoltaiczne i systemy zasilania awaryjnego – łączenie kabli aluminiowych z miedzianymi zaciskami urządzeń.

Wskazówki Montażowe

Montaż końcówki kablowej powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Końcówkę należy zaciskać za pomocą odpowiednich szczęk zaciskowych dedykowanych do końcówek rurowych TMA – siła zacisku oraz moment muszą być zgodne z dokumentacją producenta. Przekrój przewodu powinien odpowiadać podanemu oznakowaniu (50 mm²). Po zaciśnięciu warto zabezpieczyć połączenie rękawem termokurczliwym dla dodatkowej szczelności (jeśli przewidziano). Nie wolno łączyć ze sobą różnych typów końcówek ani stosować narzędzi nieprzystosowanych.

FAQ

• Do jakich przewodów mogę stosować końcówkę TMA 50/12/10? Końcówka jest przeznaczona do łączenia przewodów aluminiowych (Al) z miedzianymi (Cu) o przekroju znamionowym 50 mm². Dzięki bimetalicznej konstrukcji nie występuje korozja galwaniczna.
• Czy końcówka jest szczelna? Tak, typ TMA to końcówka rurowa szczelna. Po prawidłowym zaciśnięciu i ewentualnym zaizolowaniu zapewnia ochronę przed wilgocią i zanieczyszczeniami.
• Jakie narzędzie jest potrzebne do zaciskania? Należy użyć szczęk zaciskowych przeznaczonych do końcówek rurowych (np. typ R, TMA). Każda końcówka wymaga odpowiedniego profilu i siły zacisku – szczegółowe dane podaje producent narzędzi lub karta katalogowa końcówki.
