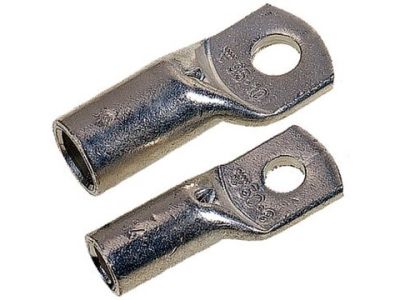

Końcówki kablowe rurowe KRF 35/8 przekrój 8mm | 61803120 Lapp Kabel

Opis i Kluczowe Cechy

Końcówki kablowe rurowe KRF 35/8 (symbol 61803120) to elementy przeznaczone do trwałych i pewnych połączeń kabli z szynami miedzianymi oraz złączami. Wykonane z wysokiej jakości miedzi elektrolitycznej, gwarantują doskonałą przewodność elektryczną i wysoką obciążalność prądową. Pasujący wkład zagniatający B13 zapewnia stabilne połączenie mechaniczne, minimalizując ryzyko luzowania się podczas eksploatacji.

• Materiał: miedź elektrolityczna: Zapewnia niski opór kontaktowy, wysoką przewodność termiczną i długotrwałą odporność na korozję – idealne do instalacji wysokoprądowych.
• Przekrój 35 mm²: Przeznaczony do kabli o dużym obciążeniu prądowym, zapewnia stabilne połączenia w instalacjach przemysłowych i energetycznych.
• Rozmiar gwintu M8: Kompatybilny z większością szyn i złącz miedzianych, gwarantujący pewne połączenie mechaniczne i elektryczne.
• Wkład zagniatający B13: Umożliwia trwałe i bezpieczne połączenie kabla z końcówką, eliminując konieczność lutowania lub spawania.
• Wysoka obciążalność prądowa: Przeznaczony do zastosowań do 48 kV – odpowiedni do instalacji średniego i wysokiego napięcia.

Zgodność z Normami

Końcówki spełniają wymagania norm europejskich dotyczących materiałów przewodzących i połączeń elektrycznych. Przeznaczone do stosowania w instalacjach zgodnych z normami IEC 61238-1 oraz DIN 46235. Posiadają deklarację zgodności CE.

Zastosowanie

Końcówki kablowe KRF 35/8 znajdują zastosowanie w instalacjach wymagających trwałych i niezawodnych połączeń elektrycznych, szczególnie tam, gdzie kluczowa jest wysoka obciążalność prądowa i odporność na korozję.

• Połączenia kabli z szynami miedzianymi w rozdzielnicach i szafach sterowniczych.
• Zastosowanie w instalacjach energetycznych średniego i wysokiego napięcia (do 48 kV).
• Montaż w maszynach przemysłowych i urządzeniach wymagających wysokiej niezawodności połączeń.
• Stosowanie w instalacjach o podwyższonych wymaganiach dotyczących przewodności i odporności na korozję.

Wskazówki Montażowe

Montaż końcówek powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie od instalacji. Koniec kabla należy odpowiednio przygotować: usunąć izolację, oczyścić żyły i nałożyć końcówkę. Następnie należy użyć odpowiedniego narzędzia (wkładu zagniatającego B13) do trwałego połączenia kabla z końcówką. Połączenie powinno być dokręcone zgodnie z zalecanym momentem, aby zapewnić optymalną przewodność i mechaniczną stabilność. Po montażu zaleca się przeprowadzenie pomiaru rezystancji połączenia.

FAQ

• Jaki wkład zagniatający pasuje do końcówki KRF 35/8? Do montażu końcówki należy użyć wkładu zagniatającego B13 – zapewnia on trwałe i pewne połączenie mechaniczne kabla z końcówką.
• Czy końcówki KRF 35/8 nadają się do instalacji zewnętrznych? Ze względu na wykonanie z miedzi elektrolitycznej, końcówki charakteryzują się wysoką odpornością na korozję, co umożliwia ich stosowanie w instalacjach zewnętrznych, jednak zaleca się dodatkową ochronę przed czynnikami atmosferycznymi.
• Jaki jest maksymalny prąd obciążenia dla końcówki KRF 35/8? Końcówki zaprojektowane są do pracy w instalacjach do 48 kV, co odpowiada wysokim obciążeniom prądowym. Dokładne wartości prądu zależą od specyfikacji kabla i warunków eksploatacji.
