Końcówki kablowe kątowe rurowe typu K90R - K90R 185/20 | E11KM-01040105302 Ergom

Alternatywny kod produktu: K90R 185/20 (10 SZT.)

Opis i Kluczowe Cechy

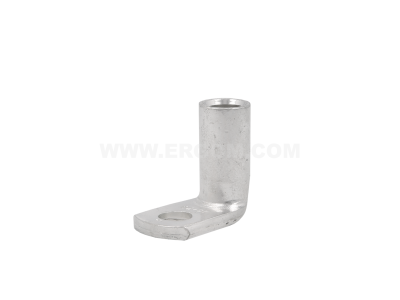

Końcówka kablowa kątowa rurowa typu K90R (symbol E11KM-01040105302) przeznaczona jest do łączenia przewodów o przekroju 185 mm² z otworem montażowym o średnicy 20 mm. Kątowe ukształtowanie ułatwia instalację w ciasnych przestrzeniach rozdzielnic i szaf sterowniczych, a rurowe wykonanie gwarantuje trwałe i pewne połączenie.

• Przekrój 185 mm²: umożliwia podłączenie przewodów o dużym przekroju, odpowiednich do obwodów o znacznym obciążeniu.
• Średnica otworu 20 mm: kompatybilność z popularnymi śrubami montażowymi M20, co ułatwia szybki i pewny montaż.
• Kątowe ukształtowanie: oszczędność miejsca w rozdzielnicach i szafach sterowniczych, szczególnie w instalacjach o ograniczonej przestrzeni.
• Rurowe wykonanie: zapewnia wytrzymałe połączenie mechaniczne i elektryczne, odporne na drgania i obciążenia eksploatacyjne.

Zgodność z Normami

Końcówka kablowa K90R produkowana jest zgodnie z ogólnie przyjętymi standardami europejskimi dla osprzętu do przewodów elektrycznych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi wymaganiami bezpieczeństwa i jakości. Montaż powinien być wykonany zgodnie z zaleceniami producenta oraz obowiązującymi normami instalacyjnymi.

Zastosowanie

Końcówka kablowa kątowa rurowa K90R znajduje zastosowanie w instalacjach elektrycznych o dużych przekrojach przewodów, gdzie wymagana jest wysoka niezawodność połączenia oraz optymalne wykorzystanie przestrzeni.

• Przyłączanie przewodów energetycznych w rozdzielnicach głównych i podrozdzielnicach.
• Instalacje w szafach sterowniczych i automatyce przemysłowej.
• Połączenia w układach zasilania maszyn i urządzeń (obwody silnikowe, zasilacze).
• Modernizacja istniejących instalacji, gdzie wymagana jest zmiana kierunku wyprowadzenia przewodu pod kątem.

Wskazówki Montażowe

Montaż końcówki kablowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Końcówkę należy zaciskać na odizolowanym przewodzie za pomocą dedykowanych narzędzi (praska) z siłą zgodną z zaleceniami producenta. Przekrój przewodu powinien odpowiadać wartości 185 mm². Po zamontowaniu końcówki na przewodzie należy ją przymocować do szyny lub listwy zaciskowej za pomocą śruby M20, dokręcając momentem określonym w dokumentacji technicznej (jeśli dostępna). Stosuj się do instrukcji producenta, aby zapewnić trwałość i bezpieczeństwo połączenia.

FAQ

• Jaki przekrój przewodu obsługuje ta końcówka? Końcówka K90R 185/20 jest przeznaczona do przewodów o przekroju 185 mm².
• Jaka jest średnica otworu montażowego? Średnica otworu w końcówce wynosi 20 mm, co odpowiada standardowym śrubom M20.
• Czy końcówka jest kątowa – jakie to daje korzyści? Tak, końcówka ma kątowe ukształtowanie (90°), co ułatwia prowadzenie przewodów w ciasnych miejscach i pozwala zaoszczędzić miejsce w rozdzielnicy.
