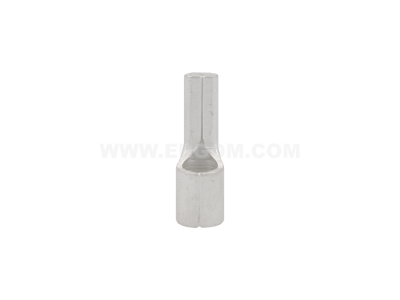

Końcówki kablowe igiełkowe typu KI - KI 35-20, przekrój: 35mm2 /50 | E09KO-01030101301 Ergom

Alternatywny kod produktu: KI 35-20 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka kablowa igiełkowa typu KI 35-20 (symbol E09KO-01030101301) przeznaczona jest do przewodów o przekroju 35 mm². Dzięki izolacji poliamidowej i konstrukcji igiełkowej umożliwia bezpieczne oraz pewne łączenie linek w zaciskach śrubowych – zamiast giętkiej linki wkręcamy lity metalowy pręt, co eliminuje ryzyko strzępienia przewodu i gwarantuje stabilny styk elektryczny.

• Przekrój 35 mm²: dedykowany do przewodów o dużej średnicy, zapewnia odpowiednią przewodność w obwodach wymagających wysokiego prądu.
• Izolacja poliamidowa: trwała, odporna na uszkodzenia mechaniczne i działanie czynników środowiskowych w normalnych warunkach pracy.
• Konstrukcja igiełkowa: ułatwia wprowadzenie końcówki do zacisku śrubowego i zapewnia powtarzalną siłę dokręcania bez uszkodzenia przewodu.
• Łatwy montaż: końcówka zaciskana jest na odizolowanym przewodzie za pomocą narzędzia do zaciskania, co gwarantuje trwałe i pewne połączenie.
• Zgodność z typowymi zaciskami: pasuje do standardowych kostek i listew zaciskowych stosowanych w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Produkt został wyprodukowany zgodnie z ogólnymi wymaganiami jakościowymi i bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Posiada oznaczenie CE potwierdzające zgodność z dyrektywami Unii Europejskiej. Ze względu na charakter akcesoriów instalacyjnych, końcówka spełnia standardowe wymagania wytrzymałości mechanicznej i elektrycznej stawiane tego typu elementom.

Zastosowanie

Końcówka kablowa igiełkowa KI 35-20 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i wielokrotnie odłączalne połączenie przewodu linkowego z zaciskiem śrubowym – szczególnie w instalacjach o większych przekrojach.

• Przyłączanie przewodów zasilających do aparatury modułowej (wyłączniki, styczniki, rozłączniki) w rozdzielnicach głównych i podrozdzielnicach.
• Podłączanie linek do listew zaciskowych w szafach sterowniczych i automatyce przemysłowej.
• Wykonywanie połączeń w obwodach odbiorników dużej mocy (silniki, grzałki, zasilacze) gdzie wymagana jest pewność styku i łatwość serwisu.
• W instalacjach fotowoltaicznych oraz przyłączaniu urządzeń w systemach rozdziału energii.

Wskazówki Montażowe

Montaż końcówki kablowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony. Końcówkę należy zacisnąć na odpowiednio odizolowanym przewodzie za pomocą dedykowanych szczęk zaciskowych zgodnie z zaleceniami producenta narzędzia. Moment dokręcania śruby w zacisku musi być zgodny z dokumentacją techniczną urządzenia – zbyt słabe dokręcenie grozi przegrzaniem, zbyt mocne może uszkodzić końcówkę. Przekrój przewodu musi odpowiadać przekrojowi końcówki (35 mm²).

FAQ

• Czy końcówka nadaje się do przewodów wielodrutowych? Tak, została zaprojektowana specjalnie do linek (przewodów wielodrutowych) – po zaciśnięciu tworzy lity pręt, który można bezpiecznie wkręcić w zacisk śrubowy bez ryzyka strzępienia.
• Jaki stopień ochrony zapewnia izolacja poliamidowa? Izolacja poliamidowa chroni przed zwarciem z sąsiednimi elementami w normalnych warunkach eksploatacji (sucha instalacja wewnątrz rozdzielnicy). Konkretny stopień IP zależy od obudowy, w której końcówka jest montowana – sama końcówka nie jest klasyfikowana w skali IP.
• Czy końcówka jest jednorazowego użytku? Końcówka KI 35-20 jest przeznaczona do trwałego zaciśnięcia na przewodzie. Nie należy jej zdejmować i ponownie zaciskać – może to osłabić połączenie. W przypadku demontażu przewód należy odciąć i założyć nową końcówkę.
