Końcówka wtykowa nieizolowana DIN 46230 PSTKU 95 95mm2 054650 | 05104176 PROTEC.class

Alternatywny kod produktu: 054650

Opis i Kluczowe Cechy

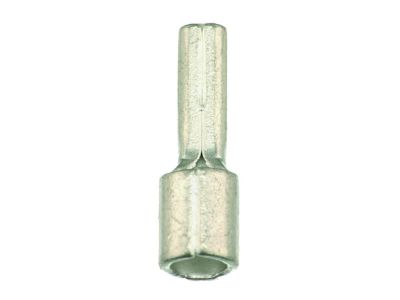

Końcówka wtykowa nieizolowana o symbolu 05104176 (model PSTKU 95) to profesjonalne złącze zaciskowe przeznaczone do przewodów o przekroju 95 mm². Wykonana z miedzi Cu-ETP zgodnie z DIN EN13599, poddana lutowaniu i ocynkowaniu galwanicznemu, zapewnia trwałe, niskorezystancyjne połączenie. Odporność temperaturowa do +125°C oraz uniwersalność (przewody klas 2, 5 i 6 wg VDE 0295) czynią ją niezawodnym elementem w instalacjach elektrycznych i automatyce przemysłowej.

• Przekrój 95 mm²: umożliwia bezpieczne łączenie przewodów o dużym przekroju w obwodach wymagających wysokiej przewodności i obciążalności prądowej.
• Materiał Cu-ETP (miedź odtleniona fosforem): gwarantuje doskonałą przewodność elektryczną i odporność na korozję, co przekłada się na długowieczność połączenia.
• Lutowanie i ocynkowanie galwaniczne: zapewniają niską rezystancję przejścia oraz ochronę przed utlenianiem, zwiększając niezawodność styku.
• Odporność temperaturowa do +125°C: pozwala na pracę w podwyższonych temperaturach bez ryzyka degradacji materiału.
• Zgodność z normą DIN 46230: gwarantuje standaryzowane wymiary i kształt tulei, co zapewnia kompatybilność z dedykowanymi narzędziami zaciskowymi.
• Przeznaczona do przewodów klas 2, 5 i 6 VDE 0295: uniwersalność zastosowania – od przewodów wielożyłowych (klasa 2) przez elastyczne (klasa 5) aż po bardzo elastyczne (klasa 6).

Zgodność z Normami

Końcówka wtykowa została zaprojektowana i wykonana zgodnie z normą DIN 46230, określającą kształt oraz wymiary tulei zaciskowych. Materiał Cu-ETP spełnia wymagania normy DIN EN13599. Produkt jest przeznaczony do przewodów sklasyfikowanych według VDE 0295 w klasach 2, 5 i 6 (przewody wielożyłowe, elastyczne i bardzo elastyczne).

Zastosowanie

Końcówka wtykowa nieizolowana PSTKU 95 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodów o dużym przekroju, szczególnie w instalacjach przemysłowych i rozdzielnicach.

• Łączenie przewodów w rozdzielnicach elektrycznych i szafach sterowniczych.
• Przygotowanie końcówek przewodów do podłączenia aparatury modułowej (wyłączników, styczników, rozłączników).
• Wykonywanie połączeń w automatyce przemysłowej, zwłaszcza w obwodach sterowania i zasilania.
• Stosowanie z przewodami elastycznymi i bardzo elastycznymi (klasa 5 i 6) w instalacjach ruchomych i narażonych na drgania.

Wskazówki Montażowe

Montaż końcówki wtykowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Końcówkę zaciskać za pomocą dedykowanej praski PPZKS 6-300, stosując się do momentu zaciskania oraz instrukcji producenta narzędzia. Przekrój przewodu musi być zgodny z przekrojem końcówki (95 mm²). Po zaciskaniu zaleca się sprawdzenie wytrzymałości mechanicznej połączenia oraz ewentualne zabezpieczenie przed korozją w środowiskach agresywnych.

FAQ

• Czy końcówka jest izolowana? Nie, jest to końcówka nieizolowana (bez koszulki ochronnej). W miejscach wymagających izolacji należy zastosować dodatkową osłonę lub końcówkę izolowaną.
• Jaka jest maksymalna temperatura pracy? Końcówka zachowuje pełną funkcjonalność w temperaturze do +125°C, co pozwala na stosowanie jej w podwyższonych temperaturach otoczenia.
• Jakim narzędziem należy zaciskać tę końcówkę? Zalecane jest użycie dedykowanej praski PPZKS 6-300, która zapewni prawidłowe odkształcenie tulei i niską rezystancję połączenia. Stosowanie innych narzędzi może prowadzić do nieodpowiedniego zacisku.
