Końcówka wtykowa nieizolowana DIN 46230 PSTKU 70 70mm2 054649 | 05104175 PROTEC.class

Alternatywny kod produktu: 054649

Opis i Kluczowe Cechy

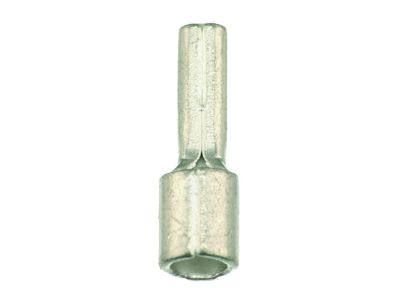

Końcówka wtykowa nieizolowana PSTKU 70 (symbol 05104175) to tuleja zaciskowa zgodna z normą DIN 46230, przeznaczona do przewodów o przekroju 70 mm². Wykonana z miedzi Cu-ETP (wg DIN EN13599), lutowana i ocynkowana galwanicznie, zapewnia trwałe i niskooporowe połączenie w instalacjach elektrycznych. Odporność termiczna do +125°C umożliwia pracę w podwyższonych temperaturach bez degradacji materiału.

• Przekrój 70 mm²: dedykowana do przewodów o dużym przekroju, stosowanych w obwodach głównych i rozdziałach energii.
• Zgodność z DIN 46230: kształt i wymiary tulei gwarantują powtarzalność zagniatania i kompatybilność z typowymi narzędziami.
• Materiał Cu-ETP (miedź elektrolityczna): wysoka przewodność elektryczna i odporność na korozję po ocynkowaniu galwanicznym.
• Odporność temperaturowa do +125°C: bezpieczna praca w warunkach podwyższonej temperatury, np. w szafach sterowniczych.
• Przeznaczona do przewodów klas 2, 5 i 6 wg VDE 0295: obsługuje przewody wielożyłowe (klasa 2), elastyczne (klasa 5) oraz bardzo elastyczne (klasa 6).

Zgodność z Normami

Końcówka wtykowa PSTKU 70 jest wykonana zgodnie z normą kształtu DIN 46230. Materiał miedzi Cu-ETP spełnia wymagania DIN EN13599. Przeznaczona do przewodów zgodnych z VDE 0295 klas 2, 5 i 6. Produkt posiada certyfikat CE.

Zastosowanie

Końcówka przeznaczona jest do trwałego łączenia przewodów w zaciskach śrubowych, listwach przyłączeniowych oraz szynach, gdzie wymagane jest bezpieczne i niskooporowe zagniecenie. Stosowana w instalacjach przemysłowych, energetycznych i automatyce budynkowej.

• Zaciskanie przewodów energetycznych w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów w szafach sterowniczych i układach automatyki.
• Przygotowanie końcówek przewodów elastycznych w instalacjach maszyn i urządzeń.
• Wykorzystanie w połączeniach wymagających wytrzymałości temperaturowej do +125°C.

Wskazówki Montażowe

Montaż powinien być wykonywany przez osoby z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Do zaciskania używaj wyłącznie dedykowanej praski PPZKS 6-300 (lub innej zgodnej z profilem DIN 46230). Dobierz przekrój przewodu do końcówki – tylko przewody o przekroju 70 mm², klasy 2, 5 lub 6 wg VDE 0295. Po zaciśnięciu sprawdź siłę połączenia i brak uszkodzeń izolacji.

FAQ

• Czy końcówka jest izolowana? Nie, jest to końcówka nieizolowana – po zaciśnięciu zaleca się zabezpieczenie miejsca połączenia koszulką termokurczliwą lub izolacją listwy.
• Do jakich przewodów mogę jej użyć? Do przewodów wielożyłowych (klasa 2), elastycznych (klasa 5) i bardzo elastycznych (klasa 6) według VDE 0295, o przekroju 70 mm².
• Jaka jest maksymalna temperatura pracy? Końcówka wytrzymuje temperatury do +125°C, co pozwala na stosowanie w podwyższonych temperaturach otoczenia.
