Końcówka wtykowa nieizolowana DIN 46230 PSTKU 50 50mm2 054648 | 05104174 PROTEC.class

Alternatywny kod produktu: 054648

Opis i Kluczowe Cechy

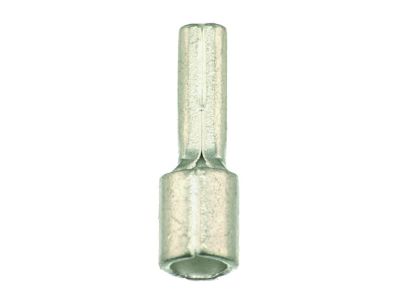

Końcówka wtykowa nieizolowana o symbolu 05104174 (PSTKU 50) to tuleja zaciskowa zgodna z normą DIN 46230, przeznaczona do przewodów o przekroju 50 mm². Wykonana z miedzi Cu-ETP (DIN EN13599), lutowana i ocynkowana galwanicznie, zapewnia trwałe i niskorezystancyjne połączenie w instalacjach wymagających dużych przekrojów żył. Odporność temperaturowa do +125°C gwarantuje niezawodność w podwyższonej temperaturze pracy.

• Materiał Cu-ETP: miedź elektrolityczna o wysokiej czystości minimalizuje opór elektryczny i ryzyko korozji, co zwiększa trwałość połączenia.
• Lutowane i ocynkowane galwanicznie: dodatkowa warstwa cynku chroni przed utlenianiem, a proces lutowania zapewnia jednolitą strukturę materiału przy zaciskaniu.
• Odporność temperaturowa do +125°C: końcówka zachowuje stabilność mechaniczną i elektryczną w obwodach o podwyższonej temperaturze otoczenia.
• Zgodność z DIN 46230: kształt i wymiary tulei według normy gwarantują kompatybilność z dedykowanymi narzędziami do zaciskania.
• Przeznaczenie do przewodów VDE 0295 klasy 2, 5 i 6: obsługuje przewody wielożyłowe, elastyczne oraz bardzo elastyczne, co ułatwia pracę w instalacjach wymagających giętkości.

Zgodność z Normami

Końcówka spełnia wymagania normy DIN 46230 dotyczącej tulei wtykowych nieizolowanych. Materiał miedziany jest zgodny z DIN EN13599. Przeznaczona do przewodów spełniających VDE 0295 klasy 2, 5 i 6. Produkt posiada certyfikat CE i jest dopuszczony do stosowania w instalacjach elektrycznych na terenie UE.

Zastosowanie

Końcówka wtykowa PSTKU 50 znajduje zastosowanie wszędzie tam, gdzie konieczne jest pewne i trwałe zakończenie przewodów o dużym przekroju – w rozdzielnicach głównych, szafach sterowniczych oraz przyłączach odbiorników przemysłowych.

• Zaciskanie przewodów wielożyłowych i elastycznych w obwodach zasilania maszyn i urządzeń.
• Łączenie przewodów w tablicach rozdzielczych o znacznym obciążeniu prądowym (50 mm²).
• Montaż w instalacjach fotowoltaicznych oraz w systemach sterowania siłowego, gdzie wymagana jest wysoka odporność temperaturowa.
• Stosowanie w szynach zbiorczych i listwach zaciskowych jako końcówka do szybkiego łączenia.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Do zaciskania używaj wyłącznie dedykowanej praski PPZKS 6-300 (lub innej zgodnej z profilem tulei DIN 46230). Dobierz przekrój przewodu do końcówki (50 mm²) zgodnie z obciążalnością prądową i normami instalacyjnymi. Po zaciskaniu sprawdź mechaniczne osadzenie tulei – nie powinna się przesuwać ani obracać na żyle.

FAQ

• Czy końcówka jest izolowana? Nie, jest to końcówka nieizolowana (bez koszulki). Po zaciskaniu wymaga dodatkowej izolacji np. za pomocą rurki termokurczliwej lub taśmy elektroizolacyjnej, jeśli przewód jest używany w miejscach z ryzykiem dotyku.
• Jaką temperaturę może wytrzymać? Odporność temperaturowa wynosi do +125°C (krótkotrwale). Długotrwała praca w temperaturze otoczenia powyżej +85°C może wymagać uwzględnienia w projekcie.
• Do jakich przewodów jest przeznaczona? Końcówka jest zgodna z przewodami jedno- i wielodrutowymi (klasa 2), elastycznymi (klasa 5) oraz bardzo elastycznymi (klasa 6) według VDE 0295, o przekroju 50 mm².
