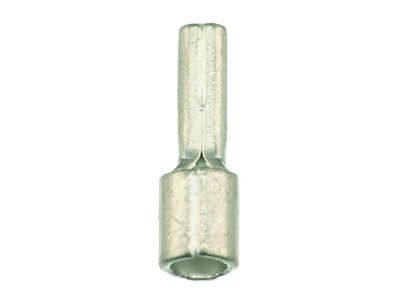

Końcówka wtykowa nieizolowana DIN 46230 PSTKU 10 10-10mm2 (opak 100szt) 054644 | 05104170 PROTEC.class

Alternatywny kod produktu: 054644

Opis i Kluczowe Cechy

Końcówka wtykowa nieizolowana PSTKU 10 (symbol 05104170) zgodna z normą DIN 46230 przeznaczona jest do zaciskania przewodów miedzianych wielożyłowych, elastycznych i bardzo elastycznych (klasy 2, 5 i 6 wg VDE 0295). Wykonana z miedzi Cu-ETP (DIN EN13599), lutowana i ocynkowana galwanicznie, zapewnia trwałe i bezpieczne połączenie w podwyższonych temperaturach do +125°C. Dostarczana w opakowaniu 100 sztuk.

• Materiał Cu-ETP: wysoka przewodność elektryczna oraz odporność na korozję dzięki lutowaniu i ocynkowaniu galwanicznemu – gwarancja niezawodnego styku w długim okresie eksploatacji.
• Zakres przewodów 10–10 mm²: dedykowana do jednego przekroju nominalnego, co eliminuje ryzyko niedokręcenia lub uszkodzenia izolacji – pewne i powtarzalne zaciśnięcie.
• Odporność termiczna do +125°C: bezpieczne użytkowanie w obciążonych termicznie obwodach, np. w pobliżu silników lub w rozdzielnicach o ograniczonej cyrkulacji powietrza.
• Zgodność z DIN 46230: gwarancja wymiarów i właściwości mechanicznych – końcówka pasuje do standardowych gniazd wtykowych i narzędzi zaciskowych.
• Opakowanie 100 sztuk: ekonomiczne rozwiązanie do prac montażowych i serwisowych, eliminujące konieczność częstego zamawiania małych ilości.

Zgodność z Normami

Końcówka wtykowa PSTKU 10 spełnia wymagania normy DIN 46230. Materiał miedziany Cu-ETP odpowiada normie DIN EN13599. Produkt przeznaczony jest do łączenia przewodów zgodnych z VDE 0295 klasy 2, 5 i 6. Oznakowanie CE potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Końcówka wtykowa nieizolowana znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i pewne połączenie przewodów z gniazdami wtykowymi lub listwami zaciskowymi – szczególnie w instalacjach przemysłowych i sterowniczych.

• Łączenie przewodów w puszkach rozgałęźnych i szafach sterowniczych – zapewnia stabilny kontakt bez ryzyka poluzowania.
• Zaciskanie końcówek przewodów elastycznych i bardzo elastycznych (klasa 5 i 6) w aplikacjach narażonych na drgania – np. w maszynach i urządzeniach produkcyjnych.
• Montaż w obwodach o podwyższonej temperaturze otoczenia (do +125°C) – np. w układach grzewczych lub w pobliżu elementów mocy.
• Zastosowanie w rozdzielnicach i szafach sterowniczych jako uniwersalna końcówka do przewodów o przekroju 10 mm².

Wskazówki Montażowe

Montaż końcówki wtykowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) oraz po bezwzględnym odłączeniu napięcia w instalacji. Do zaciskania należy używać dedykowanej praski PPZKS 6-300 (zgodnej z parametrami końcówki), przestrzegając momentu dokręcenia i siły zacisku określonej przez producenta narzędzia. Przekrój przewodu musi być zgodny z zakresem końcówki (10 mm²). Przed montażem należy sprawdzić stan mechaniczny końcówki – brak pęknięć, odkształceń i zanieczyszczeń.

FAQ

• Czy końcówkę można stosować do przewodów jednożyłowych (drut)? Nie – końcówka PSTKU 10 jest przeznaczona wyłącznie do przewodów wielożyłowych (klasa 2), elastycznych (klasa 5) i bardzo elastycznych (klasa 6) zgodnie z VDE 0295. Do przewodów jednożyłowych należy stosować inne typy końcówek.
• Jaką praską zacisnąć tę końcówkę? Zalecamy użycie praski PPZKS 6-300 (lub innego narzędzia dedykowanego do końcówek nieizolowanych o odpowiednim profilu). Nie należy używać prasek uniwersalnych bez regulacji siły zacisku – może to spowodować uszkodzenie końcówki lub nieprawidłowe połączenie.
• Czy końcówka jest izolowana? Nie – produkt jest nieizolowany (bez koszulki izolacyjnej). Nadaje się do stosowania w miejscach, gdzie nie ma ryzyka zwarcia z sąsiednimi elementami lub gdzie izolacja przewodu jest dodatkowo zabezpieczona (np. rurki termokurczliwe).
