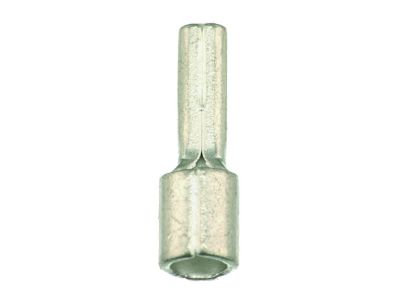

Końcówka wtykowa nieizolowana DIN 46230 PSTKU 1,5-2,5 1,5-2,5mm2 (opak 100szt) 054642 | 05104168 PROTEC.class

Alternatywny kod produktu: 054642

Opis i Kluczowe Cechy

Końcówka wtykowa nieizolowana typu tuleja zaciskowa, symbol 05104168, wykonana zgodnie z normą DIN 46230. Przeznaczona do przewodów o przekroju 1,5–2,5 mm². Wykonana z miedzi Cu-ETP (DIN EN13599), poddana lutowaniu i ocynkowaniu galwanicznemu – zapewnia to niską rezystancję styku oraz odporność na korozję. Wytrzymuje temperatury do +125°C, co pozwala na bezpieczną pracę w podwyższonych temperaturach wewnątrz rozdzielnic.

• Materiał Cu-ETP (miedź elektrolityczna): gwarantuje doskonałą przewodność elektryczną i mechaniczną wytrzymałość zacisku, minimalizując spadki napięcia na połączeniu.
• Lutowane i ocynkowane galwanicznie: zabezpiecza przed utlenianiem i korozją, co przedłuża żywotność połączenia nawet w wilgotnym środowisku.
• Odporność temperaturowa do +125°C: umożliwia stosowanie w obwodach o podwyższonej temperaturze pracy, np. przy przewodach w pobliżu grzałek lub dławików.
• Zgodna z DIN 46230: kształt i wymiary tulei zapewniają powtarzalne, zgodne z normą zaciskanie – kluczowe dla bezpieczeństwa instalacji.
• Przeznaczona do przewodów klas 2, 5, 6 (VDE 0295): obsługuje zarówno przewody wielożyłowe (klasa 2), jak i elastyczne oraz bardzo elastyczne (klasy 5 i 6) – uniwersalne zastosowanie w instalacjach przemysłowych i budynkowych.

Zgodność z Normami

Końcówka została zaprojektowana zgodnie z normą DIN 46230. Materiał miedziany Cu-ETP spełnia wymagania DIN EN13599. Przeznaczona do przewodów zgodnych z VDE 0295 klasa 2, 5 i 6. Posiada oznakowanie CE potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Końcówka wtykowa nieizolowana znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne, niskorezystancyjne połączenie przewodu z zaciskiem śrubowym lub wtykowym. Idealnie sprawdza się w rozdzielnicach, szafach sterowniczych i puszkach instalacyjnych.

• Zaciskanie przewodów w stycznikach, przełącznikach i wyłącznikach modułowych – zapewnia trwałe i powtarzalne połączenie.
• Przyłączanie przewodów elastycznych (klasa 5) do szyn przyłączeniowych i listew zaciskowych – eliminuje ryzyko wylatywania pojedynczych żył.
• W automatyce przemysłowej do szybkiego łączenia czujników, siłowników i przekaźników z modułami wejść/wyjść PLC.
• W instalacjach oświetleniowych i sygnalizacyjnych – do zakańczania przewodów opraw, przycisków i lamp.

Wskazówki Montażowe

Montaż i zaciskanie może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Do zaciskania używaj dedykowanej praski PPZKS 6-300 (lub innej zgodnej z DIN 46230). Długość odizolowanej żyły powinna odpowiadać długości tulei (zazwyczaj ok. 8–12 mm dla przekroju 1,5–2,5 mm²). Po zaciskaniu sprawdź wytrzymałość mechaniczną połączenia – nie powinno być luzu. Dobierz przekrój przewodu odpowiednio do obciążenia prądowego zgodnie z PN-HD 60364.

FAQ

• Czy ta końcówka nadaje się do przewodów linkowych (wielożyłowych)? Tak, jest przeznaczona do przewodów zgodnych z VDE 0295 klasa 2 (wielożyłowe), klasa 5 (elastyczne) i klasa 6 (bardzo elastyczne).
• Jaką praską można zaciskać tę końcówkę? Producent rekomenduje praskę PPZKS 6-300 z odpowiednimi wkładkami do przekroju 1,5–2,5 mm². Należy stosować narzędzia przeznaczone do tulejek nieizolowanych wg DIN 46230.
• Jaka jest maksymalna temperatura pracy? Końcówka wytrzymuje temperatury do +125°C (temperatura ciągła). Przy montażu należy uwzględnić maksymalną temperaturę pracy izolacji przewodu.
