Końcówka wtykowa nieizolowana DIN 46230 PSTKU 0,5-1,0 0,5-1,0mm2 (opak 50szt) 054641 | 05104167 PROTEC.class

Alternatywny kod produktu: 054641

Opis i Kluczowe Cechy

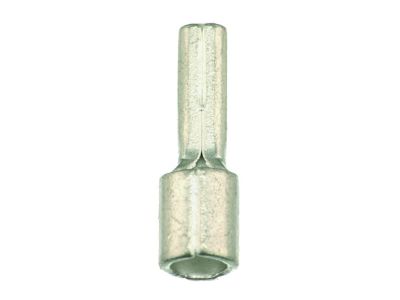

Tuleja wtykowa nieizolowana DIN 46230 (symbol 05104167) przeznaczona do przewodów miedzianych o przekroju 0,5–1,0 mm². Wykonana z miedzi Cu-ETP zgodnie z DIN EN13599, lutowana i ocynkowana galwanicznie, zapewnia niezawodne połączenie elektryczne w instalacjach przemysłowych i domowych. Opakowanie zawiera 50 sztuk, co ułatwia prowadzenie większych prac montażowych.

• Przekrój przewodu 0,5–1,0 mm²: uniwersalność w łączeniu przewodów wielożyłowych (klasa 2), elastycznych (klasa 5) i bardzo elastycznych (klasa 6) według VDE 0295.
• Materiał Cu-ETP (DIN EN13599): wysoka przewodność elektryczna i odporność na korozję dzięki cynowaniu galwanicznemu.
• Odporność temperaturowa do +125°C: bezpieczna eksploatacja w podwyższonych temperaturach, typowych dla obciążeń w rozdzielnicach.
• Kształt według normy DIN 46230: gwarancja wymiarów i powtarzalności przy zaciskaniu, kompatybilność z dedykowanymi narzędziami.
• Opakowanie 50 sztuk: ekonomiczne rozwiązanie dla instalatorów i serwisantów przy realizacji wielu połączeń.

Zgodność z Normami

Końcówka wtykowa spełnia wymagania kształtu i wymiarów normy DIN 46230. Materiał Cu-ETP odpowiada normie DIN EN13599. Produkt przeznaczony jest do przewodów zgodnych z VDE 0295 klasy 2 (przewody wielożyłowe), klasy 5 (przewody elastyczne) oraz klasy 6 (przewody bardzo elastyczne).

Zastosowanie

Tuleja wtykowa nieizolowana służy do szybkiego i bezpiecznego łączenia przewodów w listwach zaciskowych, puszkach rozgałęźnych oraz szafach sterowniczych. Idealna do przygotowania końcówek przewodów przed montażem w zaciskach śrubowych.

• Łączenie przewodów w puszkach i rozdzielnicach elektrycznych.
• Wyprowadzenie przewodów do listew zaciskowych w szafach sterowniczych.
• Przygotowanie przewodów elastycznych i bardzo elastycznych do szybkiego łączenia w gniazdach śrubowych.
• Wymiana końcówek w istniejących instalacjach podczas modernizacji.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Do zaciskania należy używać dedykowanej praski ręcznej lub hydraulicznej (zalecana PPZKS 6-300) zgodnie z instrukcją producenta. Przekrój przewodu musi być dobrany do zakresu tulei (0,5–1,0 mm²). Po zaciśnięciu sprawdzić wytrzymałość mechaniczną połączenia. Nie przekraczać temperatury pracy +125°C w eksploatacji.

FAQ

• Czy tuleja nadaje się do przewodów linkowanych? Tak, końcówka jest przeznaczona do przewodów wielożyłowych, elastycznych i bardzo elastycznych (klasy 2, 5, 6 wg VDE 0295).
• Jaka praska jest zalecana do zaciskania? Producent rekomenduje praskę PPZKS 6-300. Stosowanie niewłaściwego narzędzia może osłabić połączenie.
• Jaka jest maksymalna temperatura pracy końcówki? Odporność temperaturowa wynosi do +125°C, co pozwala na bezpieczną pracę w standardowych warunkach obciążenia.
