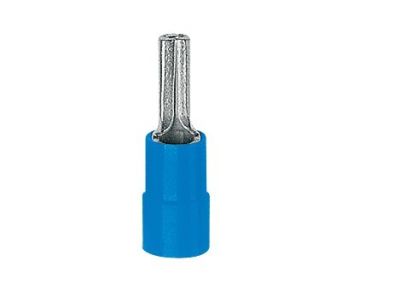

Końcówka wtykowa KWE 16, przekrój: 16mm2 | KWE_16/100 Erko

Alternatywny kod produktu: KWE_16/100

Opis i Kluczowe Cechy

Końcówka wtykowa KWE 16 (symbol KWE_16/100) przeznaczona jest do kabli miedzianych wielodrutowych o przekroju 16 mm². Wykonana z miedzi cynowanej galwanicznie, charakteryzuje się doskonałą przewodnością i odpornością korozyjną. Izolacja tulejki zwiększa odporność termiczną oraz zapewnia bezpieczeństwo podczas montażu i eksploatacji. Produkt zgodny z normą DIN 46230.

• Przekrój 16 mm²: dedykowany do przewodów o dużym przekroju, stosowanych w obwodach silnoprądowych i rozdzielnicach.
• Miedź cynowana galwanicznie: zapewnia niską rezystancję stykową i ochronę przed utlenianiem, co wydłuża żywotność połączenia.

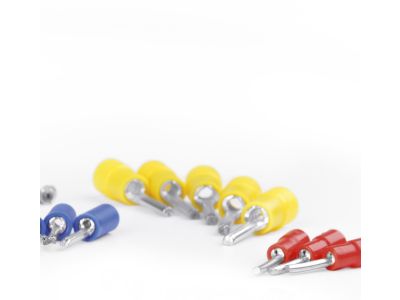

• Izolacja tulejki: podnosi odporność termiczną końcówki oraz ułatwia identyfikację przekroju dzięki standardowej kolorystyce (żółty, niebieski, czerwony).
• Zlutowane krawędzie części rurowej: gwarantują trwałe i pewne połączenie po zaprasowaniu, eliminując ryzyko rozwarstwienia.
• Zgodność z DIN 46230: gwarantuje powtarzalność wymiarów i wysoką jakość wykonania, niezbędną w profesjonalnych instalacjach elektrycznych.

Zgodność z Normami

Końcówka KWE 16 jest produkowana zgodnie z normą DIN 46230, co potwierdza jej zgodność z wymaganiami wymiarowymi i materiałowymi. Posiada oznaczenie CE jako wyrób dopuszczony do obrotu na terenie Unii Europejskiej.

Zastosowanie

Końcówka wtykowa KWE 16 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest pewne i trwałe połączenie przewodów wielodrutowych o przekroju 16 mm² z zaciskami śrubowymi lub listwami.

• Zakończanie przewodów w rozdzielnicach i szafach sterowniczych.
• Podłączanie kabli zasilających w instalacjach przemysłowych i budynkowych.
• Montaż w puszkach przyłączeniowych i łączeniowych.
• Prace serwisowe i modernizacyjne w obwodach elektrycznych o podwyższonych wymaganiach niezawodności.

Wskazówki Montażowe

Montaż końcówki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Do zaprasowania końcówki stosuj narzędzia dedykowane do tulejek izolowanych, np. E11-6, PP8, PP19, EPZC300, EPZ300, GZ300 lub GU120. Przed zaprasowaniem odizoluj przewód na długość odpowiadającą długości tulejki (zgodnie z DIN 46230). Dobierz przekrój przewodu do 16 mm² – końcówka przeznaczona jest wyłącznie do kabli Cu wielodrutowych. Moment zaprasowania i dobór matrycy narzędzia – zgodnie z instrukcją producenta narzędzia.

FAQ

• Z jakiego materiału wykonana jest końcówka KWE 16? Końcówka jest wykonana z miedzi cynowanej galwanicznie, co zapewnia dobrą przewodność i odporność na korozję.
• Czy końcówka nadaje się do kabli linkowych? Tak, jest przeznaczona do kabli miedzianych wielodrutowych (linka) o przekroju 16 mm². Nie stosować do drutów litych.
• Jakie narzędzia są zalecane do zaprasowania? Do zaprasowania KWE 16 należy użyć narzędzi takich jak E11-6, PP8, PP19, EPZC300, EPZ300, GZ300 lub GU120 – oraz innych przeznaczonych do tulejek izolowanych o odpowiednim zakresie.
