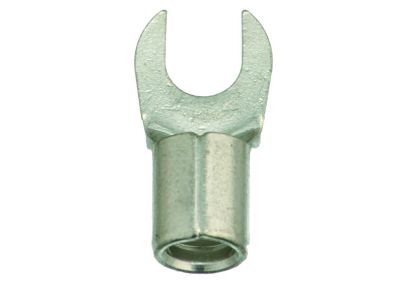

Końcówka widełkowa nieizolowana PQKGU 16/M6 16,0mm2 (opak 50szt) 054640 | 05104166 PROTEC.class

Alternatywny kod produktu: 054640

Opis i Kluczowe Cechy

Końcówka widełkowa nieizolowana oznaczona symbolem PQKGU 16/M6 (numer katalogowy 05104166) to profesjonalny element łączeniowy dedykowany do przewodów o przekroju 16,0 mm². Wykonana z miedzi Cu-ETP zgodnie z DIN EN13599, poddana procesowi lutowania i cynkowania galwanicznego, co zapewnia wysoką przewodność elektryczną oraz odporność korozyjną. Kształt widełek odpowiada normie DIN 46234, a przeznaczenie obejmuje przewody klasy 2 (wielożyłowe), 5 (elastyczne) i 6 (bardzo elastyczne) według VDE 0295. Zaciskanie wykonuje się dedykowaną praską PPZKS 6-300.

• Materiał Cu-ETP lutowany i ocynkowany: zapewnia doskonałe przewodzenie prądu oraz długotrwałą ochronę przed korozją, co gwarantuje stabilne i bezpieczne połączenie w instalacjach narażonych na wilgoć i zmienne warunki.
• Odporność temperaturowa do +125°C: umożliwia pracę w obwodach o podwyższonej temperaturze otoczenia, np. w szafach sterowniczych maszyn i urządzeń przemysłowych, bez ryzyka degradacji materiału.
• Kształt widełek zgodny z DIN 46234: gwarantuje standardowe wymiary otworu M6, co ułatwia montaż na śrubach i zapewnia powtarzalność połączeń zgodnie z wymaganiami branżowymi.
• Przeznaczona do przewodów VDE 0295 klasy 2, 5 i 6: uniwersalne zastosowanie – od typowych przewodów wielożyłowych po przewody bardzo elastyczne, co sprawdza się w robotyce, automatyce i ruchomych instalacjach.
• Zaciskanie praską PPZKS 6-300: dedykowane narzędzie gwarantuje powtarzalną siłę zacisku i trwałe połączenie mechaniczno-elektryczne, minimalizując ryzyko poluzowania w czasie eksploatacji.

Zgodność z Normami

Końcówka widełkowa została zaprojektowana zgodnie z normą DIN 46234 określającą kształt i wymiary widełek. Materiał Cu-ETP spełnia wymagania DIN EN13599. Produkt przeznaczony do przewodów zgodnych z VDE 0295 (klasy 2, 5, 6). Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Końcówka widełkowa PQKGU 16/M6 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i uporządkowane przyłączanie przewodów do zacisków śrubowych – szczególnie w rozdzielnicach, szafach sterowniczych oraz na listwach zaciskowych.

• Przyłączanie przewodów zasilających do zacisków aparatury modułowej (wyłączniki, styczniki, przekaźniki) w rozdzielnicach SN i nn.
• Podłączanie przewodów elastycznych w obwodach sterowania i sygnalizacji – w szczególności tam, gdzie konieczne jest łączenie przewodów klasy 5 lub 6.
• Montaż w przemysłowych szafach sterowniczych, gdzie znaczenie ma odporność temperaturowa i łatwość inspekcji połączenia.
• Wykorzystanie w pojazdach i maszynach roboczych, gdzie występują drgania – widełki zabezpieczają przed samoczynnym odkręceniem.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami (SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Do zaciskania używać wyłącznie dedykowanej praski PPZKS 6-300, stosując się do zaleceń producenta dotyczących siły i stopnia zacisku. Przekrój przewodu powinien być zgodny z oznaczeniem 16,0 mm². Po zaciśnięciu sprawdzić wytrzymałość mechaniczną połączenia. Końcówka nie jest izolowana – w razie potrzeby zastosować dodatkową izolację koszulkową lub termokurczliwą.

FAQ

• Czy końcówka jest izolowana? Nie, produkt jest nieizolowany. Przeznaczony do zaciskania na przewód, a następnie montażu pod śrubą w miejscach, gdzie izolacja zapewniana jest przez inne elementy (np. obudowa zacisku).
• Do jakich przewodów mogę jej użyć? Końcówka została zaprojektowana dla przewodów wielożyłowych (klasa 2), elastycznych (klasa 5) i bardzo elastycznych (klasa 6) według VDE 0295 o przekroju 16 mm².
• Jakie narzędzie jest wymagane do zaciskania? Należy użyć praski PPZKS 6-300 (lub innej o identycznym profilu zacisku dostosowanym do końcówek widełkowych PQKGU). Zaciskanie innym narzędziem może skutkować nieprawidłowym połączeniem.
