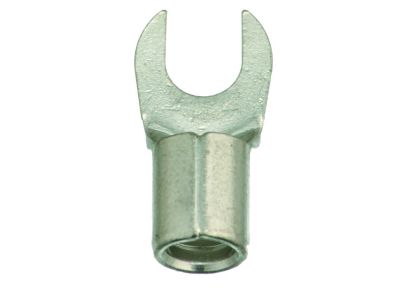

Końcówka widełkowa nieizolowana PQKGU 10/M6 10,0mm2 (opak 50szt) 054639 | 05104165 PROTEC.class

Alternatywny kod produktu: 054639

Opis i Kluczowe Cechy

Końcówka widełkowa nieizolowana PQKGU 10/M6 o przekroju 10,0 mm² (numer katalogowy 05104165) to profesjonalne złącze przeznaczone do trwałych i bezpiecznych połączeń przewodów miedzianych. Wykonana z miedzi Cu-ETP zgodnie z DIN EN13599, lutowana i ocynkowana galwanicznie, zapewnia doskonałą odporność korozyjną i przewodność elektryczną. Kształt widełek według normy DIN 46234 gwarantuje pewne mocowanie pod śrubę, a odporność temperaturowa do +125°C pozwala na pracę w podwyższonych temperaturach. Końcówka dedykowana do przewodów VDE 0295 klas 2 (wielożyłowe), 5 (elastyczne) i 6 (bardzo elastyczne), co czyni ją uniwersalnym rozwiązaniem w instalacjach elektrycznych i maszynowych.

• Przekrój 10,0 mm²: Dopasowana do przewodów o przekroju 10 mm², umożliwia bezpieczne i pewne łączenie obwodów o znacznym obciążeniu prądowym.
• Materiał Cu-ETP (miedź elektrolityczna): Zapewnia doskonałe przewodnictwo elektryczne oraz wysoką odporność na korozję dzięki galwanicznemu ocynkowaniu.
• Kształt widełek zgodny z DIN 46234: Widełki o precyzyjnym profilu ułatwiają montaż pod śrubę M6 i redukują ryzyko samoczynnego poluzowania połączenia.
• Odporność temperaturowa do +125°C: Gwarantuje stabilną pracę w trudnych warunkach termicznych, np. w pobliżu silników lub w rozdzielnicach przemysłowych.
• Przeznaczona do przewodów klas 2, 5 i 6 (VDE 0295): Elastyczność doboru przewodów – od sztywnych wielożyłowych po bardzo elastyczne – ułatwia instalację w różnych aplikacjach.
• Zaciskanie za pomocą praski PPZKS 6-300: Zapewnia kontrolowany, powtarzalny proces łączenia zgodnie z wymaganiami norm, co gwarantuje wytrzymałość mechaniczną i elektryczną.

Zgodność z Normami

Końcówka widełkowa PQKGU 10/M6 spełnia wymagania norm DIN 46234 (kształt widełek), DIN EN13599 (materiał Cu-ETP) oraz jest przeznaczona do przewodów zgodnych z VDE 0295 (klasy 2, 5 i 6). Produkt posiada certyfikat CE i podlega rygorystycznej kontroli jakości. Wszystkie parametry techniczne są zgodne z deklaracją producenta.

Zastosowanie

Końcówka widełkowa nieizolowana znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe, odporne na wibracje i wytrzymałe mechanicznie połączenie przewodu z zaciskiem śrubowym. Dzięki szerokiemu zakresowi dopuszczalnych klas przewodów sprawdza się zarówno w instalacjach stacjonarnych, jak i w aplikacjach mobilnych.

• Podłączanie przewodów do zacisków śrubowych w rozdzielnicach, szaf sterowniczych i puszkach elektrycznych.
• Montaż przewodów w silnikach, transformatorach, aparaturze łączeniowej i urządzeniach przemysłowych narażonych na temperatury do +125°C.
• Wykonywanie połączeń w instalacjach maszyn, robotów i linii produkcyjnych, gdzie liczy się pewność styku i odporność na wibracje.
• Zastosowanie w energetyce, automatyce budynkowej oraz w serwisie urządzeń elektrycznych wymagających szybkiego, demontowalnego połączenia (dzięki kształtowi widełek).

Wskazówki Montażowe

Montaż końcówki widełkowej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV) z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Dobierz odpowiednią matrycę w prasce PPZKS 6-300 (dla przekroju 10 mm²). Odizoluj przewód na długość odpowiadającą długości tulei końcówki (zgodnie z dokumentacją). Po wsunięciu przewodu do tulei wykonaj pełne zaciskanie – siła zacisku musi być zgodna z zaleceniami producenta praski. Po zaciśnięciu sprawdź mechaniczne osadzenie przewodu (ciągnięcie – przewód nie powinien się wysunąć). Moment dokręcania śruby M6 dobrać do wartości podanych w dokumentacji zacisku (zwykle 3–5 Nm). Stosuj przewody o przekroju nominalnym 10 mm² w klasach 2, 5 lub 6 – nie stosuj do przewodów jednodrutowych (klasa 1).

FAQ

• Czy końcówka widełkowa jest izolowana? Nie, jest to końcówka nieizolowana – po zaciśnięciu wymaga zabezpieczenia dodatkową izolacją (np. koszulką termokurczliwą) lub zastosowania w miejscach, gdzie styk nie jest narażony na dotyk.
• Jaką maksymalną temperaturę wytrzymuje końcówka? Producent deklaruje odporność temperaturową do +125°C, co umożliwia pracę w podwyższonych temperaturach (np. w pobliżu silników lub w rozdzielnicach o ograniczonej wentylacji).
• Czy tę końcówkę można użyć do przewodu o przekroju 16 mm²? Nie, model PQKGU 10/M6 jest dedykowany do przewodów o przekroju 10,0 mm². Zastosowanie innego przekroju może skutkować nieprawidłowym zaciśnięciem i utratą bezpieczeństwa połączenia.
• Jaka praska jest zalecana do zaciskania? Producent wskazuje dedykowaną praskę PPZKS 6-300. Użycie innej praski może wymagać dobrania odpowiedniej matrycy i potwierdzenia siły zacisku.
