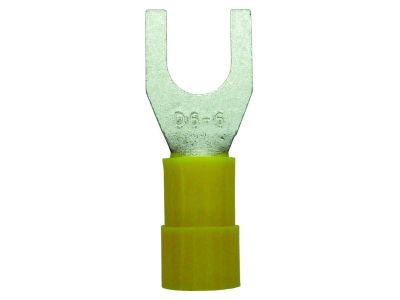

Końcówka widełkowa izolowana PQKG 4,0-6,0/M8 żółta (opak 50szt) 054383 | 05103890 PROTEC.class

Alternatywny kod produktu: 054383

Opis i Kluczowe Cechy

Końcówka widełkowa izolowana PQKG 4,0-6,0/M8 żółta (numer katalogowy 05103890) to profesjonalne złącze do przewodów linkowych oraz o bardzo cienkich żyłach. Wykonana z miedzi Cu-ETP zgodnie z DIN EN 13599, lutowana i ocynkowana galwanicznie, z poszerzoną izolacją PA (easy entry) ułatwiającą wprowadzenie przewodu. Przeznaczona do pracy ciągłej w zakresie temperatur od -55°C do +105°C. Kolor żółty oznacza zakres zaciskania 4,0–6,0 mm², a rozmiar widełek M8 umożliwia montaż na śrubie o średnicy 8 mm.

• Materiał Cu-ETP (DIN EN 13599): wysoka przewodność elektryczna i odporność na korozję dzięki lutowaniu i cynkowaniu galwanicznemu – trwałe i pewne połączenie.
• Poszerzona izolacja PA (easy entry): ułatwia wprowadzenie przewodu do tulei, skracając czas montażu i minimalizując ryzyko uszkodzenia żył.
• Temperatura pracy ciągłej -55°C ÷ +105°C: szeroki zakres termiczny umożliwia stosowanie w wymagających środowiskach przemysłowych i zewnętrznych.
• Bezhalogenowa izolacja: zwiększa bezpieczeństwo pożarowe – w przypadku pożaru nie wydziela toksycznych gazów halogenowych.
• Zaciskanie dedykowaną praską PCIK: gwarantuje powtarzalne i zgodne z normami połączenie, eliminując ryzyko poluzowania się końcówki.

Zgodność z Normami

Końcówka widełkowa PQKG jest zgodna z normą DIN 46237 dla widełek izolowanych. Materiał miedziany Cu-ETP spełnia wymagania DIN EN 13599. Produkt jest certyfikowany zgodnie z wymogami Unii Europejskiej (CE).

Zastosowanie

Końcówka widełkowa PQKG przeznaczona jest do wykonywania trwałych i bezpiecznych połączeń śrubowych w instalacjach elektrycznych i sterowniczych. Sprawdza się w następujących scenariuszach:

• Podłączanie przewodów w rozdzielnicach elektrycznych i szafach sterowniczych – szybki montaż na listwach zaciskowych.
• Instalacje automatyki przemysłowej i budynkowej – łączenie czujników, siłowników i przekaźników.
• Zasilanie urządzeń w warunkach wibracji i drgań – widełki zapobiegają samoczynnemu odkręcaniu się śruby.
• Prace serwisowe i modernizacyjne w istniejących instalacjach – uniwersalność rozmiaru M8 i zakresu 4-6 mm².

Wskazówki Montażowe

Montaż końcówki widełkowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przed zaciskaniem należy odizolować przewód na odpowiednią długość (zgodnie z instrukcją praski PCIK). Używać wyłącznie dedykowanej praski PQKG, nastawionej na zakres żółty (4,0-6,0 mm²). Siłę zacisku dobrać zgodnie z dokumentacją producenta. Po zaciśnięciu sprawdzić mechaniczne i elektryczne połączenie – tuleja izolowana powinna obejmować izolację przewodu. Przekrój przewodu musi być dobrany do zakresu 4,0-6,0 mm². Przed dokręceniem śruby upewnić się, że widełki są prawidłowo osadzone na śrubie M8.

FAQ

• Czy końcówka PQKG 4,0-6,0/M8 nadaje się do przewodów linkowych? Tak, jest specjalnie przeznaczona do przewodów linkowych oraz bardzo cienkich żył. Poszerzona izolacja PA ułatwia wprowadzenie nawet wielu cienkich drutów.
• Jakim kolorem oznaczony jest zakres 4,0-6,0 mm²? Kolor żółty – zgodnie z systemem kolorystycznym dla końcówek PQKG. Dla mniejszych zakresów stosuje się czerwień (0,5-1,0 mm²) i niebieski (1,5-2,5 mm²).
• Czy izolacja jest odporna na podwyższoną temperaturę? Tak, praca ciągła jest dopuszczalna w zakresie od -55°C do +105°C, co potwierdza przydatność w środowiskach o dużych wahaniach temperatury.
