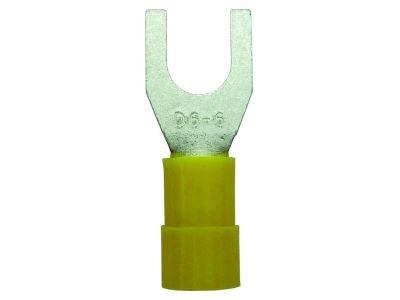

Końcówka widełkowa izolowana PQKG 4,0-6,0/M5 żółta (opak 50szt) 054381 | 05103888 PROTEC.class

Alternatywny kod produktu: 054381

Opis i Kluczowe Cechy

Końcówka widełkowa izolowana PQKG 4,0-6,0/M5 w kolorze żółtym (symbol 05103888) przeznaczona jest do przewodów linkowych oraz bardzo cienkich. Wykonana z miedzi Cu-ETP zgodnie z DIN EN13599, lutowana i ocynkowana galwanicznie, z poszerzoną izolacją PA typu easy entry. Szeroki zakres temperatury pracy ciągłej od -55°C do +105°C oraz właściwości bezhalogenowe zapewniają bezpieczeństwo i niezawodność w trudnych warunkach. Opakowanie zawiera 50 sztuk.

• Materiał Cu-ETP (DIN EN13599), lutowany i ocynkowany galwanicznie: wysoka odporność na korozję i doskonałe przewodnictwo elektryczne, co gwarantuje trwałe i pewne połączenie.
• Poszerzona izolacja PA typu easy entry: ułatwia wprowadzenie przewodu do tulei, przyspieszając montaż i redukując ryzyko uszkodzenia izolacji.
• Bezhalogenowa, tuleja izolowana: minimalizuje emisję toksycznych gazów w przypadku pożaru, zwiększając bezpieczeństwo w instalacjach krytycznych.
• Temperatura pracy ciągłej -55°C ÷ +105°C: szeroki zakres pozwala na stosowanie w różnych środowiskach, od mroźnych hal po strefy o podwyższonej temperaturze.
• Kolor żółty (przekrój 4,0-6,0 mm²): łatwa identyfikacja odpowiedniego przekroju przewodu dzięki systemowi kodowania kolorami zgodnemu z serią PQKG.

Zgodność z Normami

Końcówka widełkowa spełnia wymagania norm DIN 46237 (kształt widełek) oraz DIN EN13599 (materiał Cu-ETP). Produkt posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa. Wszystkie parametry techniczne pochodzą z dokumentacji producenta.

Zastosowanie

Końcówka widełkowa izolowana PQKG znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i łatwe w demontażu połączenie przewodów linkowych z zaciskami śrubowymi. Dzięki izolowanej tulei nadaje się do pracy w obwodach niskiego napięcia w rozdzielnicach, szafach sterowniczych i automatyce budynkowej.

• Przyłączanie przewodów do zacisków śrubowych w aparaturze modułowej (wyłączniki, styczniki, przyciski).
• Tworzenie bezpiecznych połączeń w rozdzielnicach elektrycznych i szafach sterowniczych.
• W instalacjach automatyki przemysłowej, gdzie liczy się szybki montaż i demontaż połączeń.
• W systemach zasilania i sterowania w trudnych warunkach temperaturowych (od -55°C do +105°C).

Wskazówki Montażowe

Montaż i zaciskanie końcówki powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Końcówkę należy zaciskać dedykowaną praską PCIK (dla przekroju 4,0-6,0 mm² użyj odpowiedniego wkładu). Przekrój przewodu musi być zgodny z oznaczeniem kolorystycznym końcówki. Po zaciśnięciu dokręcić śrubę w zacisku z momentem zgodnym z dokumentacją producenta. Należy stosować przewody linkowe lub bardzo cienkie – nie stosować do przewodów drutowych (jednożyłowych).

FAQ

• Jaki przekrój przewodu oznacza żółta końcówka PQKG? Żółta końcówka PQKG 4,0-6,0/M5 jest przeznaczona do przewodów linkowych o przekroju od 4,0 do 6,0 mm².
• Czy końcówka jest bezhalogenowa? Tak, izolacja wykonana z poliamidu (PA) jest bezhalogenowa – w przypadku pożaru nie wydziela toksycznych gazów, co zwiększa bezpieczeństwo.
• Jakim narzędziem należy zaciskać tę końcówkę? Do zaciskania należy użyć dedykowanej praski PCIK (lub odpowiedniego narzędzia z matrycą dla wkładki żółtej). Nie wolno używać szczypiec uniwersalnych, ponieważ mogą uszkodzić izolację lub zapewnić niedostateczne zaciśnięcie.
