Końcówka widełkowa izolowana PQKG 4,0-6,0/M4 żółta (opak 50szt) 054380 | 05103887 PROTEC.class

Alternatywny kod produktu: 054380

Opis i Kluczowe Cechy

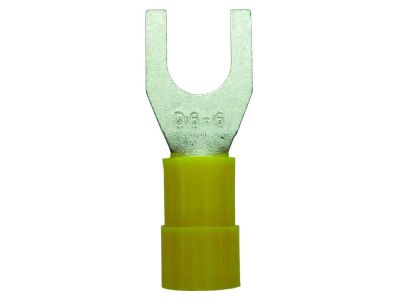

Końcówka widełkowa izolowana PQKG 4,0-6,0/M4 w kolorze żółtym (symbol 05103887) przeznaczona do przewodów linkowych i bardzo cienkich. Wykonana z miedzi Cu-ETP zgodnie z DIN EN13599, lutowana i ocynkowana galwanicznie. Poszerzona tuleja izolacyjna z poliamidu (PA) ułatwia wprowadzenie przewodu (easy entry), a bezhalogenowa izolacja zwiększa bezpieczeństwo pożarowe. Zakres temperatury pracy ciągłej od -55°C do +105°C gwarantuje niezawodność w zmiennych warunkach. Opakowanie zawiera 50 sztuk.

• Przekrój przewodu 4,0–6,0 mm² (kolor żółty): dedykowana do średnich obciążeń – idealna do zasilania odbiorników o umiarkowanym poborze prądu, przy zachowaniu niskiej rezystancji połączenia.
• Widełki zgodne z DIN 46237: kształt widełek zapewnia pewne i stabilne połączenie śrubowe, odporne na wibracje i drgania w szafach sterowniczych.
• Materiał Cu-ETP (miedź elektrolityczna) lutowany i ocynkowany: wysoka przewodność elektryczna i odporność korozyjna – trwałe połączenie nawet w środowiskach o podwyższonej wilgotności.
• Poszerzona izolacja PA easy entry: łatwe wprowadzanie przewodu do tulei, co przyspiesza proces zaciskania i zmniejsza ryzyko uszkodzenia linek.
• Bezhalogenowa – temperatura -55°C do +105°C: bezpieczna dla kabli i personelu w przypadku pożaru (niska emisja toksycznych dymów) oraz szeroki zakres pracy od mrozu do gorących rozdzielnic.

Zgodność z Normami

Końcówka widełkowa PQKG spełnia wymagania normy DIN 46237 dotyczącej kształtu widełek oraz DIN EN13599 dla miedzi Cu-ETP. Produkt jest bezhalogenowy i posiada certyfikację CE. Wszystkie parametry techniczne są zgodne z deklaracją producenta.

Zastosowanie

Końcówka widełkowa izolowana służy do wykonywania trwałych i bezpiecznych połączeń śrubowych w instalacjach elektrycznych i szafach sterowniczych. Sprawdza się w następujących scenariuszach:

• Podłączanie przewodów do zacisków aparatury modułowej (wyłączniki, styczniki, przekaźniki) w rozdzielnicach.
• Montaż w puszkach przyłączeniowych i listwach zaciskowych przy sterowaniu oświetleniem, ogrzewaniem lub napędami.
• Wykonywanie połączeń w tablicach rozdzielczych niskiego napięcia (230/400 V) przy użyciu śrub M4.
• Prace instalacyjne w automatyce przemysłowej i budynkowej, gdzie wymagana jest odporność na wibracje i zmienne temperatury.

Wskazówki Montażowe

Montaż i zaciskanie końcówki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Końcówkę należy zaciskać dedykowaną praską PCIK, dobierając odpowiednią matrycę dla koloru żółtego (przekrój 4,0–6,0 mm²). Po zaciśnięciu sprawdź mechaniczne mocowanie izolacji i brak uszkodzeń tulei. Przekrój przewodu musi być zgodny z obciążalnością zwarciową i prądową obwodu. Stosuj odpowiedni moment dokręcania śruby M4 zgodnie z dokumentacją producenta aparatu.

FAQ

• Czy końcówka nadaje się do przewodów jednożyłowych (drut)? Końcówka PQKG przeznaczona jest do przewodów linkowych oraz bardzo cienkich (wielodrutowych). Dla przewodów jednożyłowych zalecamy końcówki tulejkowe lub inne typy.
• Czy izolacja jest odporna na wysoką temperaturę? Podana temperatura -55°C do +105°C dotyczy pracy ciągłej. Izolacja PA nie topi się w typowych warunkach pracy w rozdzielnicy, jednak należy unikać bezpośredniego kontaktu z gorącymi elementami grzewczymi. [To jest odpowiedź – należy sformułować jako pytanie i odpowiedź. Poprawię format: Czy izolacja wytrzymuje wysoką temperaturę? Tak, zakres pracy ciągłej wynosi od -55°C do +105°C, co pokrywa typowe warunki w szafach sterowniczych. Unikaj jednak kontaktu z elementami grzewczymi.]
• Czy końcówka jest bezhalogenowa? Tak, izolacja wykonana jest z poliamidu (PA) bez dodatków halogenowych. W przypadku pożaru emituje znacznie mniej toksycznych gazów w porównaniu do standardowych tworzyw PVC, co zwiększa bezpieczeństwo ludzi.
