Końcówka widełkowa izolowana PQKG 1,5-2,5/M6 niebieska (opak 100szt) 054379 | 05103886 PROTEC.class

Alternatywny kod produktu: 054379

Opis i Kluczowe Cechy

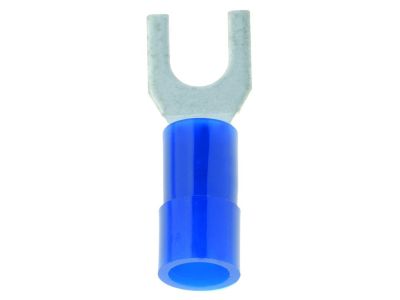

Końcówka widełkowa izolowana PQKG 1,5-2,5/M6 niebieska (symbol 05103886) przeznaczona jest do przewodów linkowych i bardzo cienkich. Wykonana z miedzi Cu-ETP zgodnie z DIN EN13599, lutowana i ocynkowana galwanicznie, zapewnia pewne i trwałe połączenie w instalacjach elektrycznych. Dzięki poszerzonej izolacji PA (easy entry) oraz bezhalogenowej konstrukcji zwiększa bezpieczeństwo użytkowania. Kolor niebieski ułatwia identyfikację przekroju 1,5–2,5 mm².

• Materiał wykonania: Miedź Cu-ETP (DIN EN13599), lutowana i ocynkowana galwanicznie – gwarantuje doskonałe przewodnictwo elektryczne oraz odporność na korozję, co przekłada się na długowieczność połączenia.
• Kształt widełek: Zgodny z normą DIN 46237 – umożliwia stabilne i powtarzalne mocowanie pod śrubą M6, ułatwiając montaż w rozdzielnicach i puszkach.
• Zakres przekroju przewodu: 1,5–2,5 mm² – dedykowana do przewodów linkowych i bardzo cienkich, z wygodnym kodowaniem kolorystycznym (niebieski) dla szybkiej identyfikacji.
• Temperatura pracy ciągłej: Od –55°C do +105°C – zapewnia niezawodność w trudnych warunkach środowiskowych, od aplikacji zewnętrznych po przemysłowe.
• Izolacja: Poszerzona tuleja izolacyjna z poliamidu (PA), bezhalogenowa – zwiększa bezpieczeństwo przed zwarciem oraz spełnia wymogi ochrony środowiska.

Zgodność z Normami

Końcówka widełkowa PQKG 1,5-2,5/M6 niebieska spełnia wymagania norm DIN 46237 (kształt widełek) oraz DIN EN13599 (miedź Cu-ETP). Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami europejskimi w zakresie bezpieczeństwa i materiałów.

Zastosowanie

Końcówka widełkowa izolowana znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i bezpieczne przyłączenie przewodów linkowych do zacisków śrubowych. Sprawdza się w instalacjach przemysłowych, komercyjnych i mieszkaniowych.

• Podłączanie przewodów w rozdzielnicach elektrycznych i tablicach sterowniczych.
• Montaż w aparaturze modułowej (wyłączniki, styczniki, przekaźniki) z zaciskami śrubowymi M6.
• Instalacje automatyki budynkowej i systemów sterowania – tam, gdzie liczy się powtarzalność i trwałość połączenia.
• Zastosowania przemysłowe w szafach sterowniczych o podwyższonych wymaganiach środowiskowych (temperatura od –55°C do +105°C).

Wskazówki Montażowe

Montaż końcówki widełkowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Do zaciskania należy używać dedykowanej praski PCIK – zacisk zapewnia wówczas właściwy opór elektryczny i mechaniczną wytrzymałość. Przekrój przewodu musi być dobrany do prądu obciążenia, a moment dokręcania śruby M6 – zgodny z dokumentacją producenta zacisku. Należy unikać ponownego zaciskania tej samej końcówki.

FAQ

• Jaki przekrój przewodu obsługuje ta końcówka? Końcówka PQKG 1,5-2,5/M6 niebieska jest przeznaczona do przewodów linkowych o przekroju od 1,5 mm² do 2,5 mm². Kolor niebieski ułatwia identyfikację zakresu.
• Czy końcówka jest bezhalogenowa? Tak, izolacja wykonana z poliamidu (PA) nie zawiera halogenów, co jest istotne w środowiskach wymagających niskiej emisji toksycznych gazów podczas pożaru.
• Jakie narzędzie jest zalecane do zaciskania? Producent zaleca użycie dedykowanej praski PCIK, która gwarantuje prawidłową siłę zacisku i trwałe połączenie elektryczne.
