Końcówka widełkowa izolowana PQKG 1,5-2,5/M3 niebieska (opak 100szt) 054376 | 05103883 PROTEC.class

Alternatywny kod produktu: 054376

Opis i Kluczowe Cechy

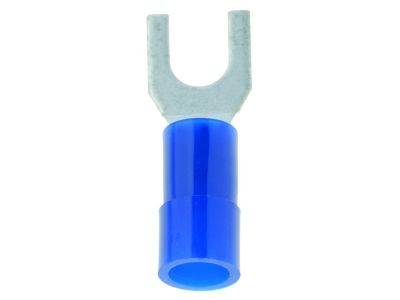

Końcówka widełkowa izolowana PQKG 1,5‑2,5/M3 w kolorze niebieskim (symbol 05103883) przeznaczona jest do przewodów linkowych oraz bardzo cienkich. Wykonana z miedzi Cu-ETP zgodnie z DIN EN13599, lutowana i ocynkowana galwanicznie, zapewnia trwałe i pewne połączenie. Poszerzona izolacja typu „easy entry” ułatwia wprowadzenie przewodu, a bezhalogenowa osłona gwarantuje bezpieczeństwo w instalacjach o podwyższonych wymaganiach. Dedykowana do zaciskania za pomocą praski PCIK.

• Przekrój przewodu 1,5‑2,5 mm² (kolor niebieski): idealne dopasowanie do przewodów o tym zakresie – eliminuje ryzyko niewłaściwego zacisku i luzów w połączeniu.
• Kształt widełek zgodny z DIN 46237: zapewnia pewne zamocowanie pod śrubę M3 i ułatwia montaż w szynach/listwach zaciskowych.
• Materiał Cu-ETP (miedź elektrolityczna) lutowany i ocynkowany: wysoka odporność na korozję oraz doskonałe przewodnictwo elektryczne, co przekłada się na małe rezystancje przejścia.
• Temperatura pracy ciągłej od -55°C do +105°C: szeroki zakres termiczny – produkt sprawdzi się w trudnych warunkach środowiskowych, od mroźnych hali po gorące wnętrza rozdzielnic.
• Izolacja bezhalogenowa (PA) z poszerzonym wlotem „easy entry”: łatwe wprowadzenie żyły oraz ochrona w przypadku pożaru – brak emisji żrących i toksycznych halogenków.

Zgodność z Normami

Końcówka widełkowa PQKG spełnia wymagania norm DIN 46237 (kształt widełek) oraz DIN EN13599 (materiał Cu-ETP). Produkt posiada certyfikat CE i jest zgodny z europejskimi standardami jakości dla aparatury łączeniowej.

Zastosowanie

Uniwersalna końcówka widełkowa stosowana w instalacjach elektrycznych niskiego napięcia – szczególnie tam, gdzie wymagane jest pewne, a jednocześnie łatwe do odłączenia połączenie śrubowe.

• Łączenie przewodów w listwach zaciskowych i szynach przyłączeniowych w rozdzielnicach oraz szafach sterowniczych.
• Podłączanie przewodów do styczników, przekaźników, wyłączników i innych elementów aparatury modułowej wyposażonych w zaciski śrubowe M3.
• Przewody sygnałowe i sterownicze w automatyce budynkowej oraz przemyśle – do układów PLC i systemów BMS.
• Instalacje oświetleniowe, gniazd wtyczkowych oraz łączenie przewodów w puszkach rozgałęźnych.

Wskazówki Montażowe

Montaż końcówek widełkowych może być wykonywany wyłącznie przez osoby z uprawnieniami SEP przy odłączonym napięciu w obwodzie. Należy odizolować przewód na długość wynikającą z wymiarów tulejki (zgodnie z instrukcją producenta). Użyj dedykowanej praski zaciskowej PCIK – zapewni to odpowiednią siłę zacisku i trwałość połączenia. Po zaciśnięciu sprawdź wytrzymałość mechaniczną. Przekrój przewodu musi mieścić się w zakresie 1,5–2,5 mm². Przed zamocowaniem pod śrubę upewnij się, że widełki są właściwie osadzone. Po dokręceniu śruby (momentem zgodnym z dokumentacją urządzenia docelowego) wykonaj test ciągłości.

FAQ

• Do jakich przewodów mogę użyć końcówki PQKG 1,5‑2,5/M3 niebieskiej? Końcówka przeznaczona jest do przewodów linkowych oraz bardzo cienkich (drufów) o przekroju 1,5–2,5 mm². Nie zaleca się stosowania z przewodami jednożyłowymi (DR) ze względu na ryzyko niepełnego zacisku.
• Jakim narzędziem można zaciśnąć tę końcówkę? Producent zaleca stosowanie dedykowanej praski ręcznej PCIK – gwarantuje to powtarzalność i siłę zacisku zgodną z normami. Użycie innych narzędzi (np. zwykłych kombinerki) może prowadzić do nieprawidłowego połączenia.
• Czy końcówka jest odporna na wysoką temperaturę? Tak, dopuszczalna temperatura pracy ciągłej wynosi od -55°C do +105°C. Izolacja wykonana z poliamidu (PA) jest bezhalogenowa i zachowuje elastyczność w całym zakresie termicznym.
